Descripción Técnica

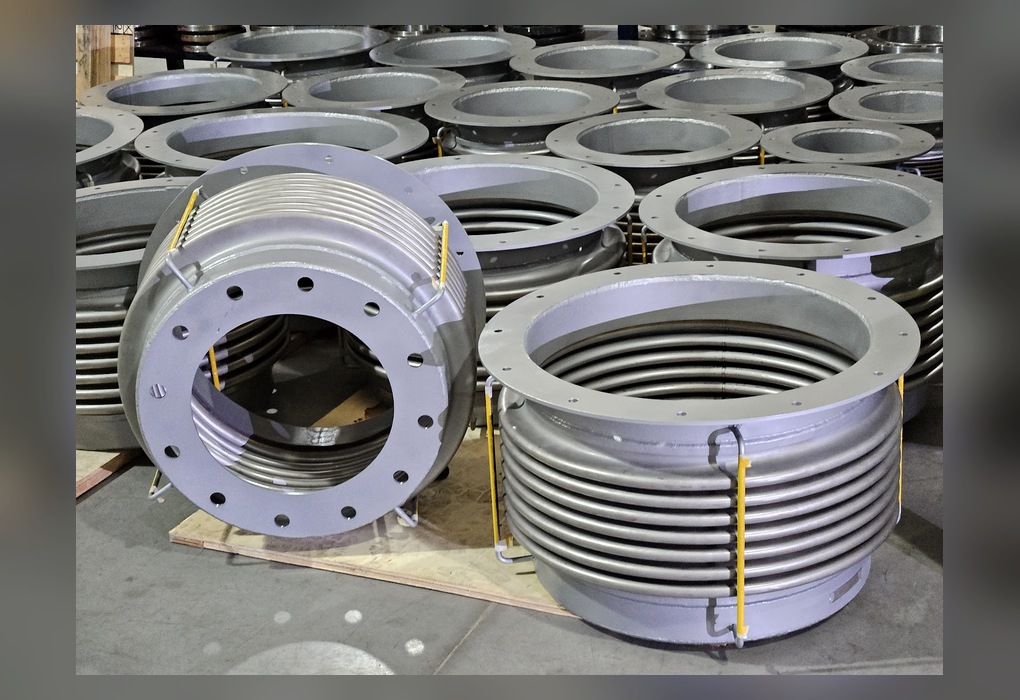

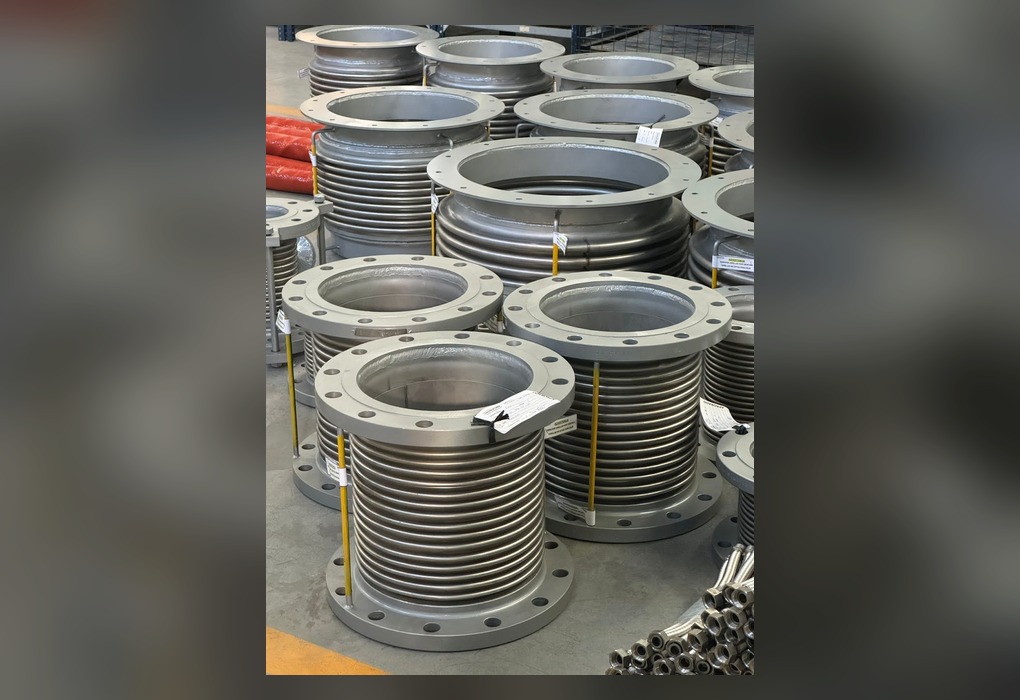

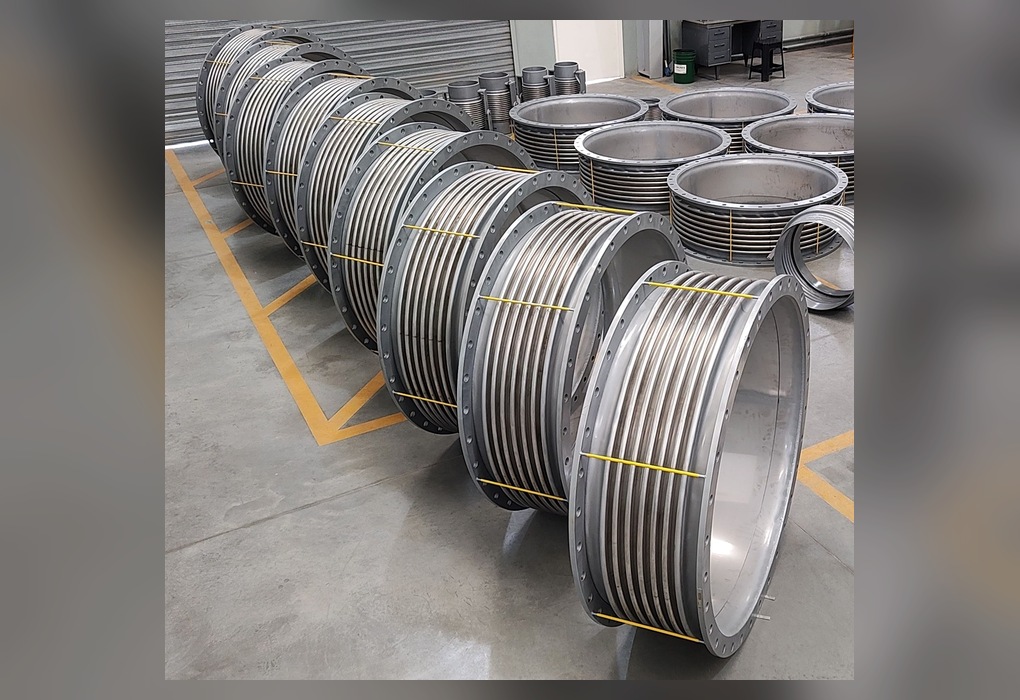

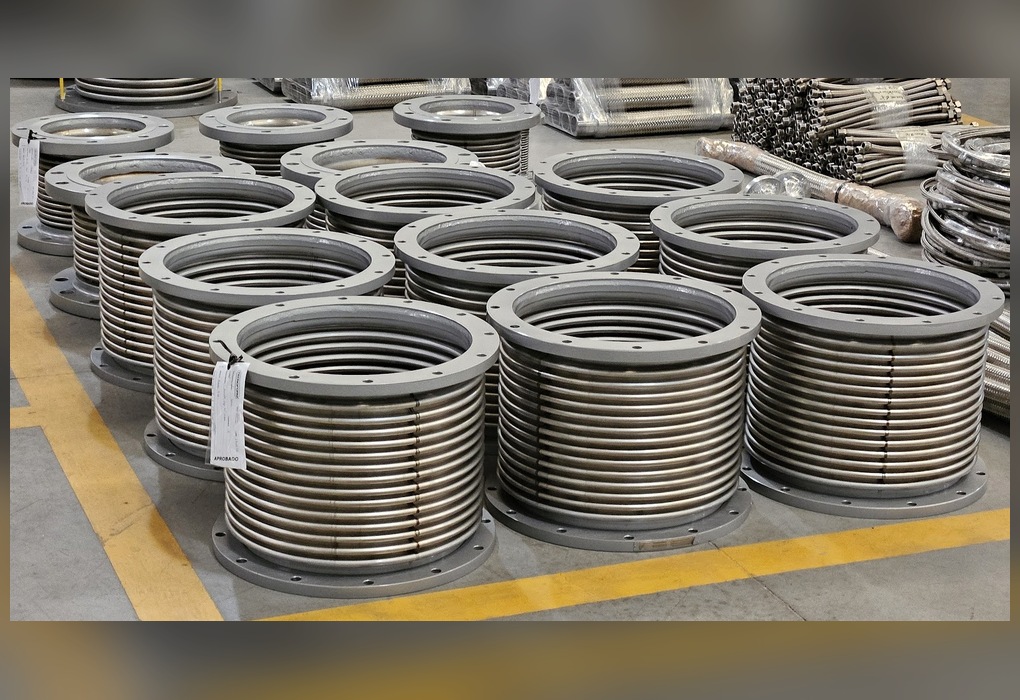

La junta de expansión metálica simple, también denominada junta de expansión axial, está compuesta por un único fuelle metálico y sus correspondientes terminales de conexión. Se utiliza principalmente en cañerías industriales para absorber movimientos axiales de compresión y extensión producidos por la dilatación o contracción térmica. También puede admitir movimientos laterales o angulares de magnitud limitada cuando estos son específicamente contemplados en su diseño.

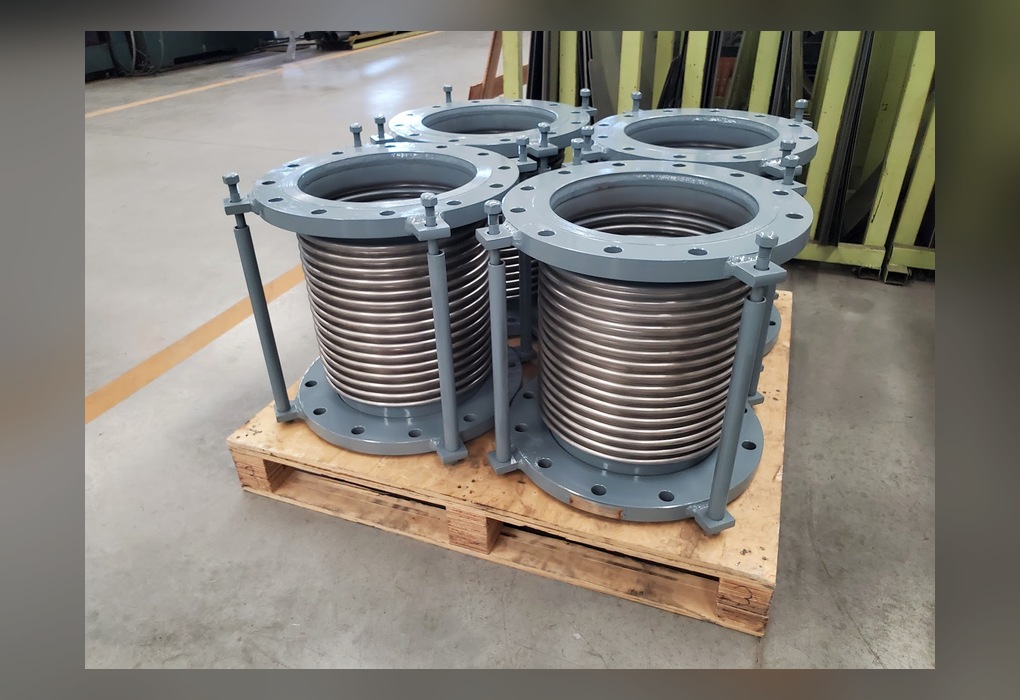

La presión interior actúa sobre el área efectiva del fuelle y genera un empuje axial, por lo que la junta debe instalarse en sistemas con puntos fijos y guías correctamente dimensionados. Según las necesidades de la instalación, puede incorporar tirantes, barras limitadoras o barras de control para restringir o controlar determinados movimientos y esfuerzos. También puede incluir camisas interiores, protecciones exteriores y otros elementos complementarios de acuerdo con las condiciones de servicio.
Ofrecemos juntas de expansión simples en modelos estándar de catálogo, versiones de catálogo adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, los movimientos requeridos, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión y los elementos complementarios o de control necesarios.
Aplicaciones Principales
- Tramos rectos de cañerías sometidos a dilatación térmica axial.
- Instalaciones con espacio reducido para absorber movimientos de la tubería.
- Líneas industriales de vapor y retorno de condensado.
- Circuitos de agua caliente, agua refrigerada y aceite térmico.
- Cañerías de proceso correctamente ancladas y guiadas.
Ventajas frente a otras alternativas del mercado:
Diseño compacto
Absorbe movimientos axiales en una longitud reducida, facilitando su instalación donde el espacio disponible es limitado.
Configuración sencilla
Su construcción con un único fuelle reduce la cantidad de componentes cuando el movimiento predominante es axial.
Alternativas estándar y a medida
Disponible en modelos de catálogo, configuraciones estándar adaptadas y desarrollos específicos para condiciones particulares de servicio.
Diferentes configuraciones

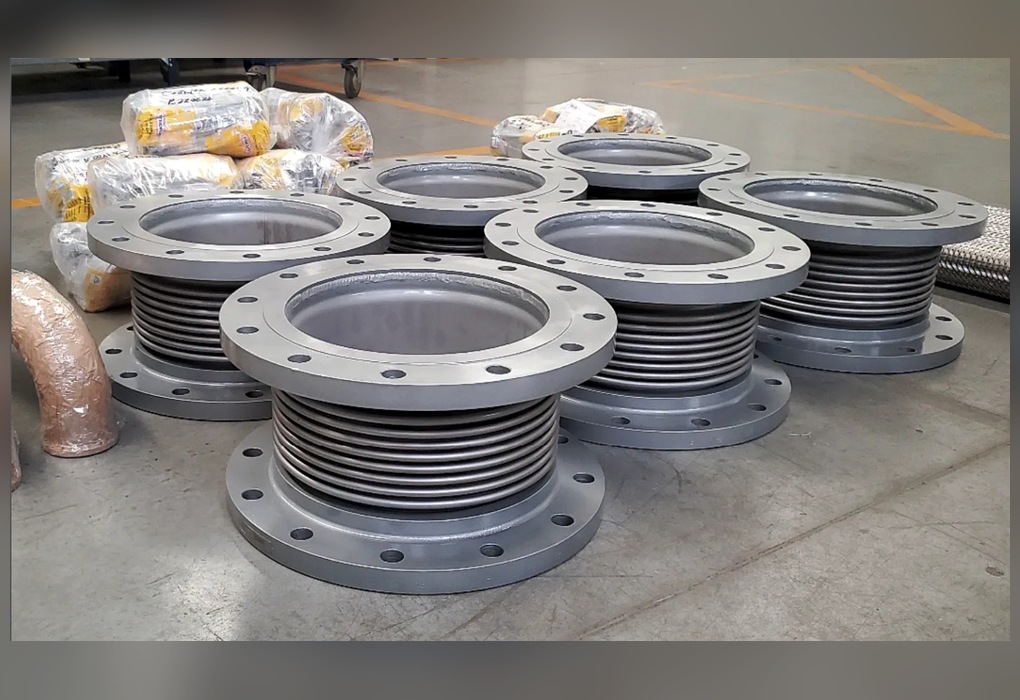

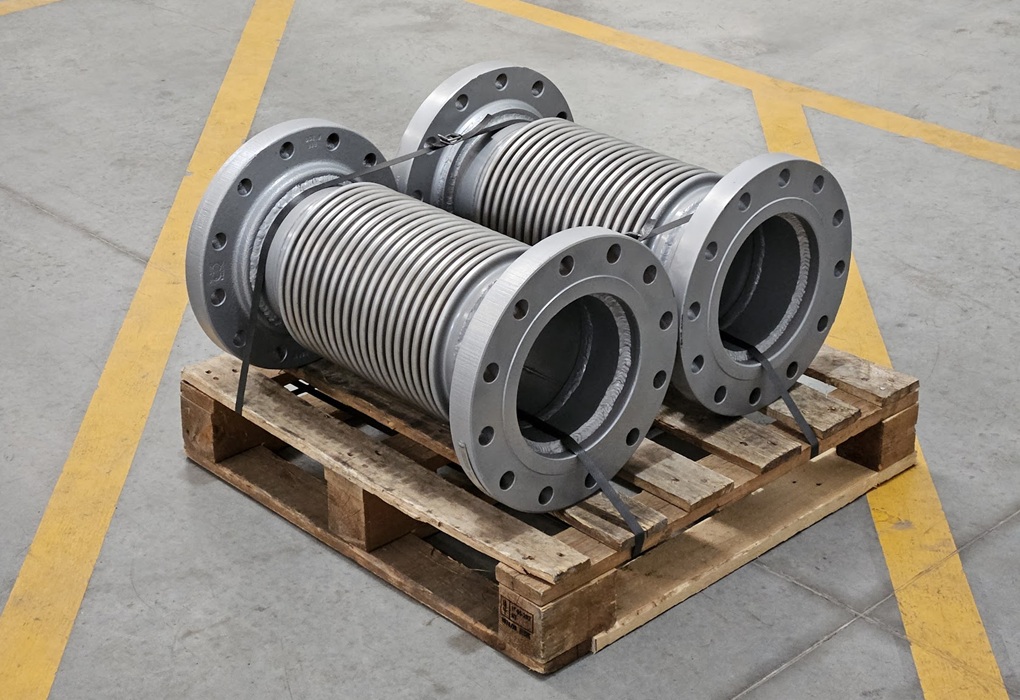

Puede fabricarse con distintos materiales, conexiones bridadas o para soldar, camisas interiores y protecciones exteriores.
