Descripción Técnica

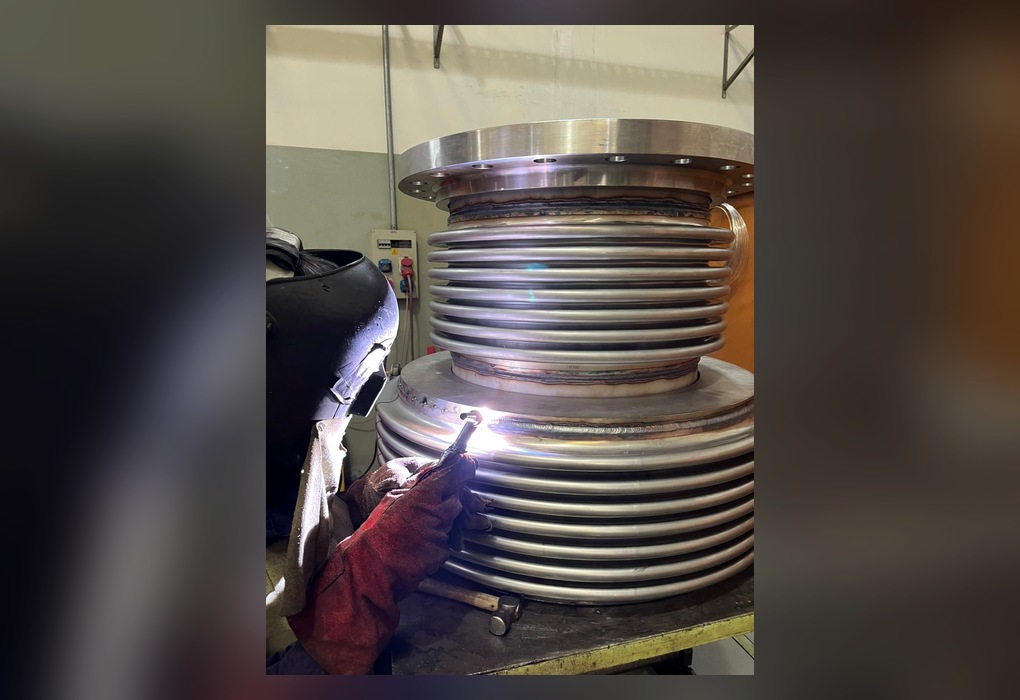

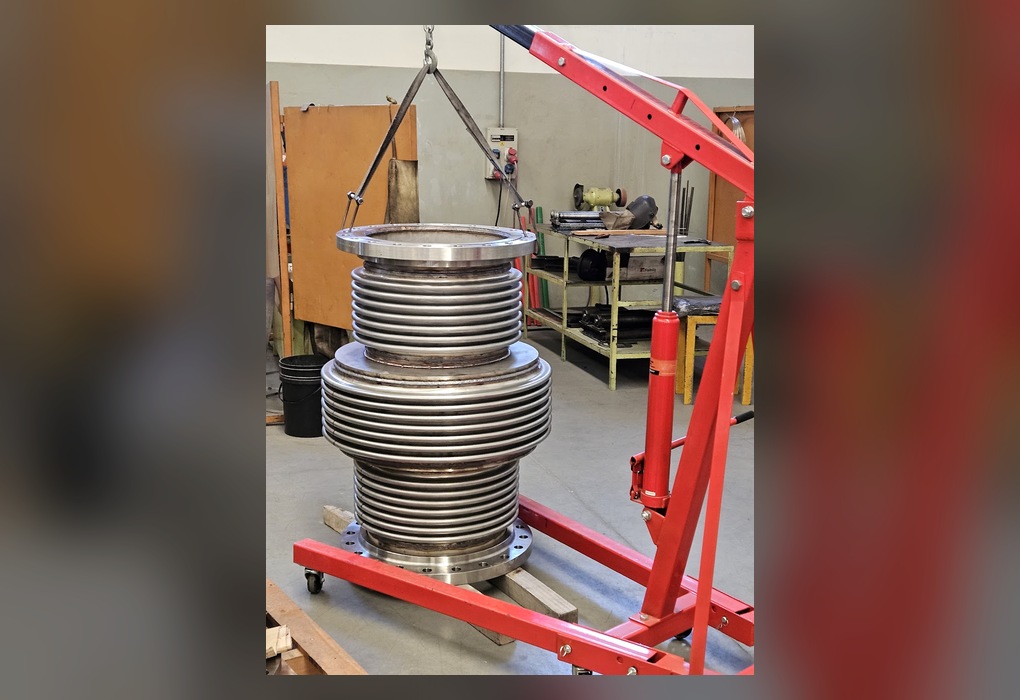

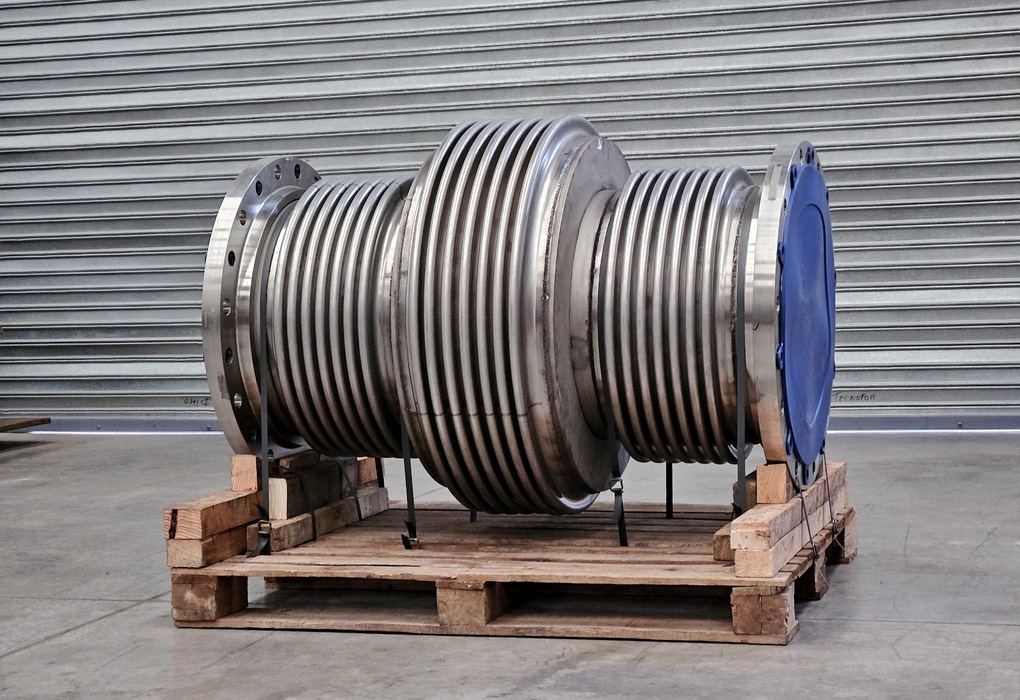

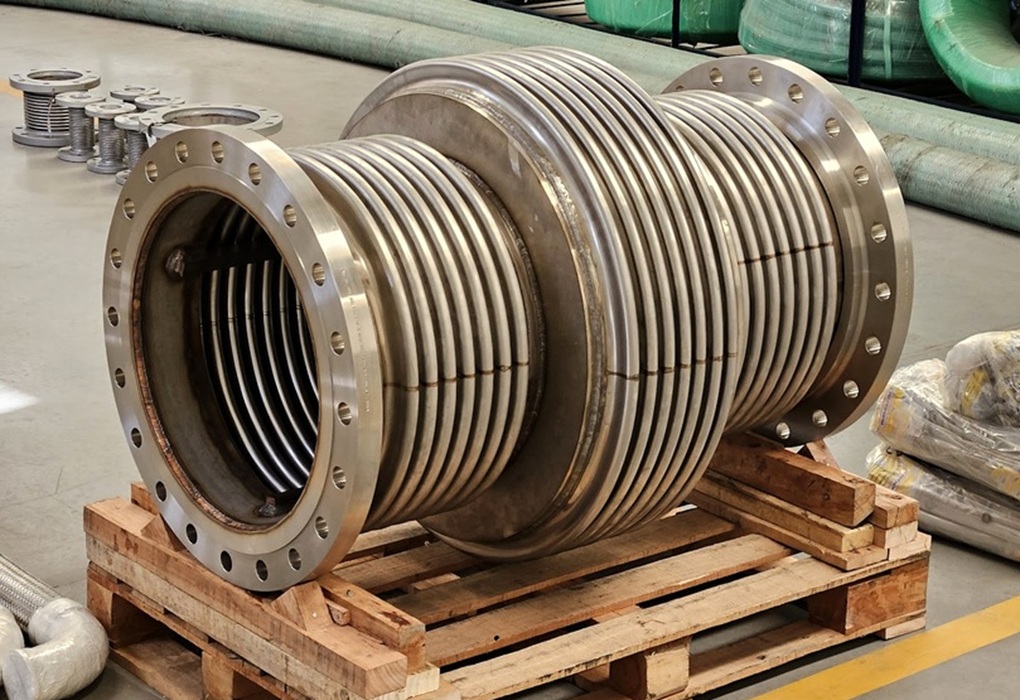

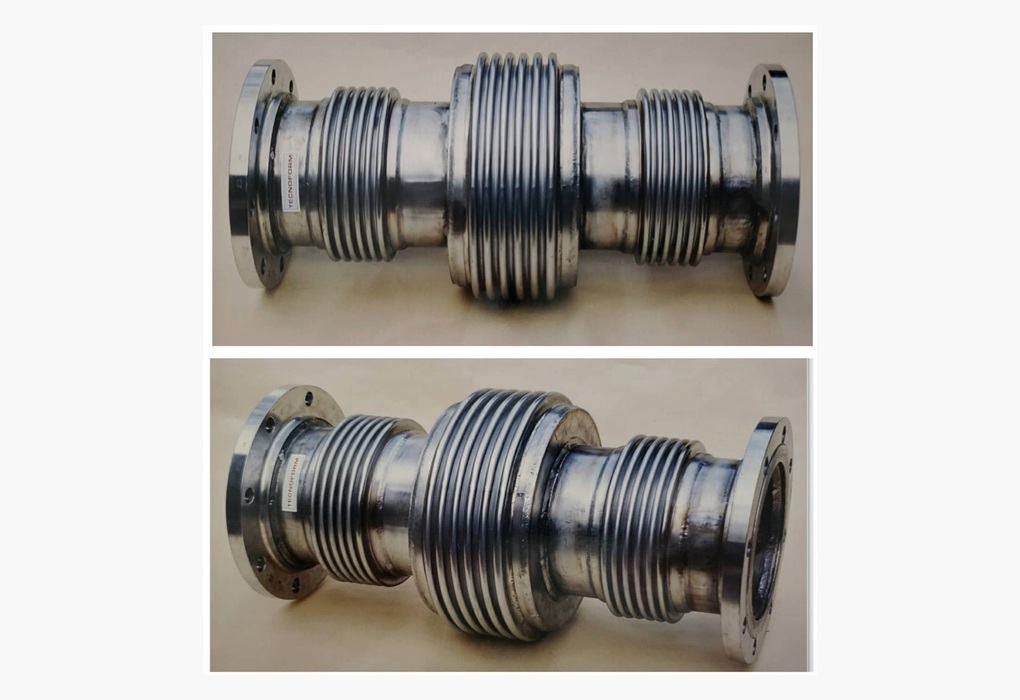

La junta de expansión metálica autocompensada, también denominada junta auto balanceada o balanceada por presión, está compuesta por uno o más fuelles de trabajo, un fuelle compensador, terminales de conexión y un sistema de barras o guías vinculantes. Según su configuración, permite absorber movimientos axiales y, cuando el diseño lo requiere, desplazamientos laterales, evitando que el empuje generado por la presión interior se transfiera como carga principal a los equipos o estructuras conectadas.
La presión interior actúa sobre el área efectiva de los fuelles y genera fuerzas axiales. El fuelle compensador y los elementos vinculantes se dimensionan para producir una fuerza opuesta y mantener equilibrado el empuje dentro del propio conjunto. Esto no elimina las fuerzas elásticas de los fuelles, el peso, el rozamiento ni otras cargas de la instalación, por lo que deben definirse correctamente los soportes, las guías y los puntos fijos correspondientes. La pieza tampoco está destinada a absorber torsión.
Ofrecemos juntas de expansión autocompensadas en versiones adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, los movimientos requeridos, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión, las cargas admisibles sobre el equipo, las áreas efectivas de los fuelles y la configuración de las barras o guías vinculantes.
Aplicaciones Principales
- Conexiones a turbinas, bombas, compresores, válvulas y otros equipos con cargas admisibles limitadas.
- Tramos rectos que requieren absorber movimiento axial sin transmitir el empuje por presión a los extremos.

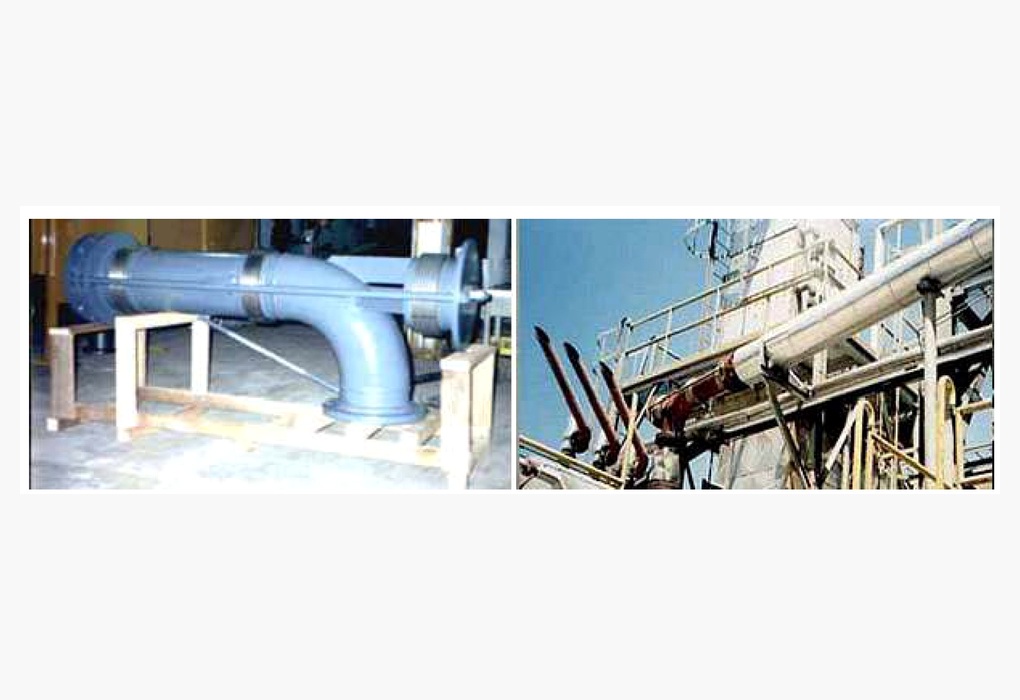

- Cañerías con cambios de dirección donde deben combinarse movimientos axiales o laterales con balance de presión.
- Líneas de gran diámetro o presión elevada, en las que el empuje sobre los anclajes tendría una magnitud considerable.
- Instalaciones donde no pueden disponerse anclajes principales capaces de resistir el empuje por presión.
Ventajas frente a otras alternativas del mercado:
Empuje por presión equilibrado
El fuelle compensador genera una fuerza opuesta a la producida sobre los fuelles de trabajo, manteniendo el empuje por presión dentro del conjunto.
Menores cargas sobre equipos
Reduce la carga transmitida a boquillas, conexiones y estructuras, una condición especialmente importante en turbinas, bombas y otros equipos sensibles.
Menor exigencia de anclaje
Puede evitar la necesidad de anclajes principales dimensionados para resistir el empuje por presión. La instalación continúa requiriendo los soportes, guías y puntos de fijación definidos por el diseño de la cañería.
Movimiento coordinado
Las barras o guías vinculantes controlan el desplazamiento relativo de los fuelles de trabajo y compensación, permitiendo que el conjunto mantenga el equilibrio previsto durante su funcionamiento.
