Descripción Técnica

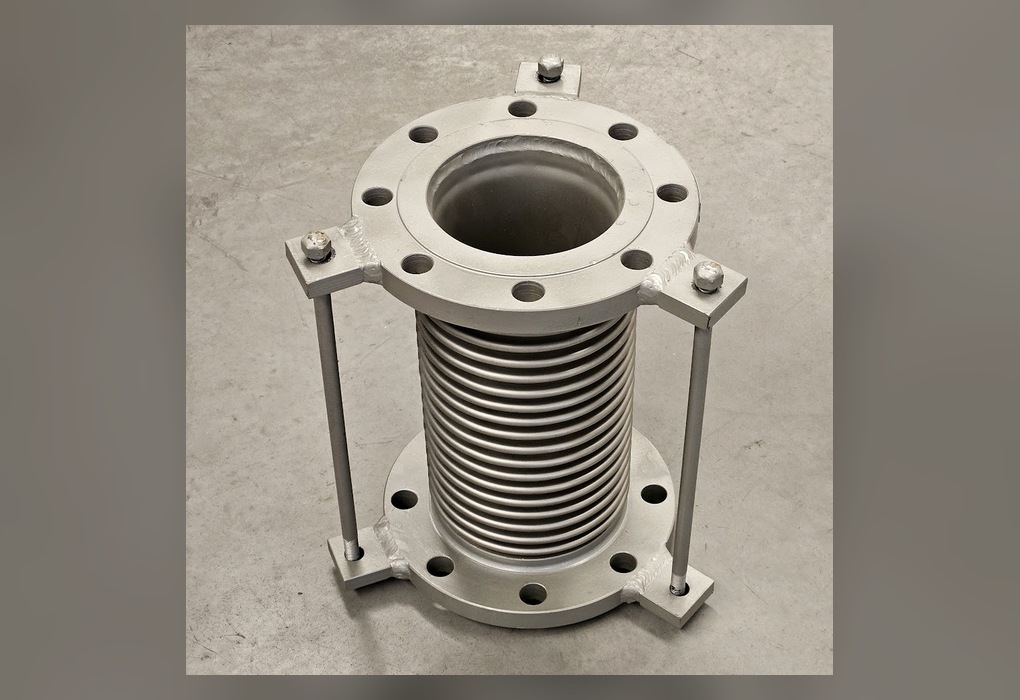

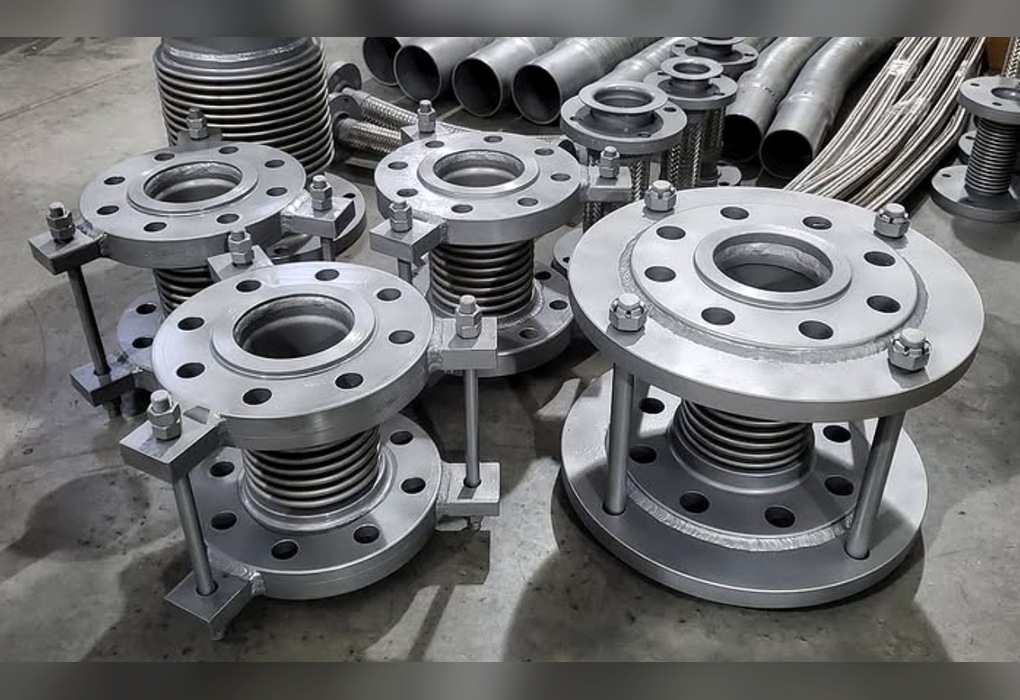

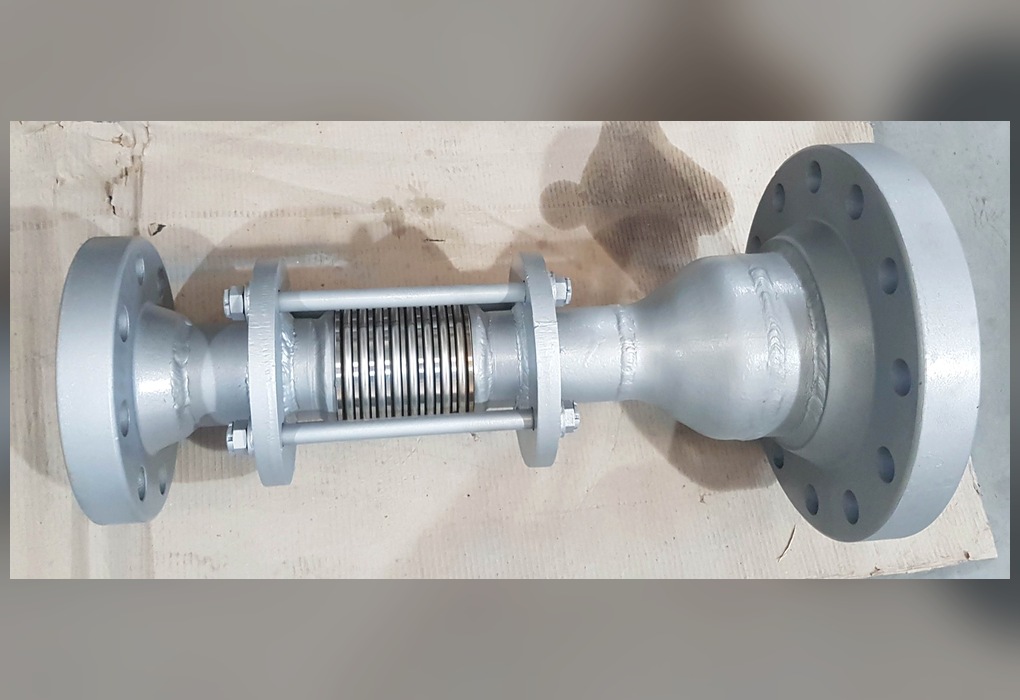

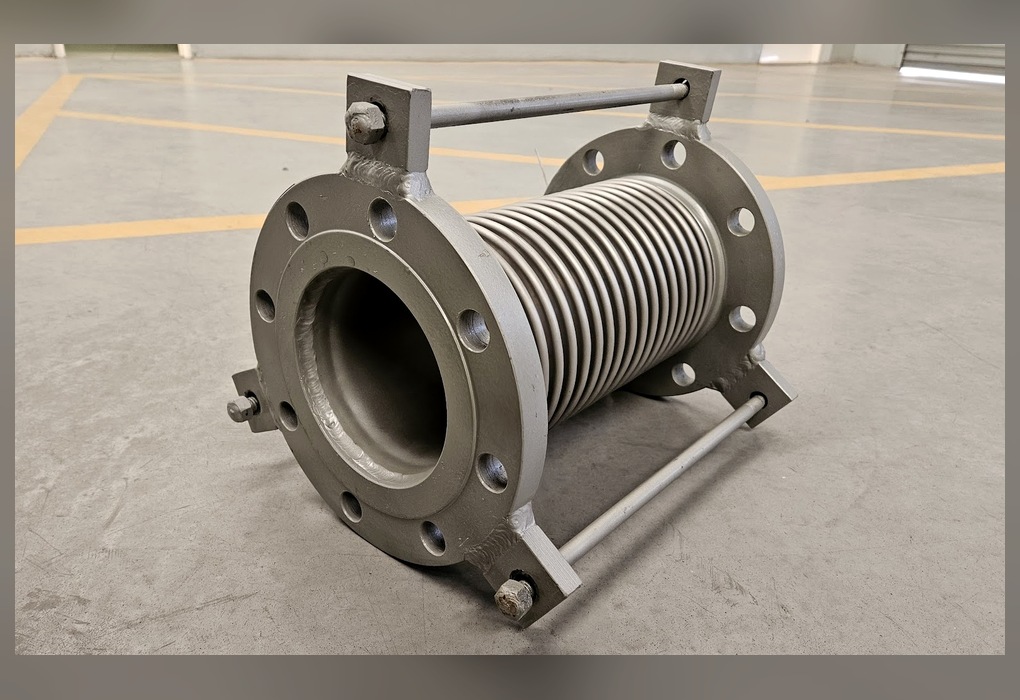

La junta de expansión metálica como antivibratorio es un conjunto flexible compuesto por un fuelle corrugado de acero inoxidable, terminales de conexión y una camisa interna para conducir el flujo. Se instala próxima a bombas, compresores, ventiladores, motores y otros equipos para admitir pequeños movimientos cíclicos y disminuir la transmisión de vibraciones hacia la cañería. Su fuelle de perfil compacto permite mantener reducida la longitud total de montaje.
La flexibilidad del corrugado permite acompañar los movimientos axiales, laterales o angulares previstos en cada instalación, dentro de los límites establecidos para el diseño. Para que el conjunto trabaje correctamente, la cañería debe estar soportada de manera independiente del equipo y contar con anclajes o puntos fijos adecuados. La presión interior genera un empuje axial que debe ser resistido por la instalación o, cuando corresponda, controlado mediante tensores diseñados según los movimientos que deban conservarse. La junta no debe quedar sometida a torsión ni utilizarse para corregir desalineaciones no previstas.

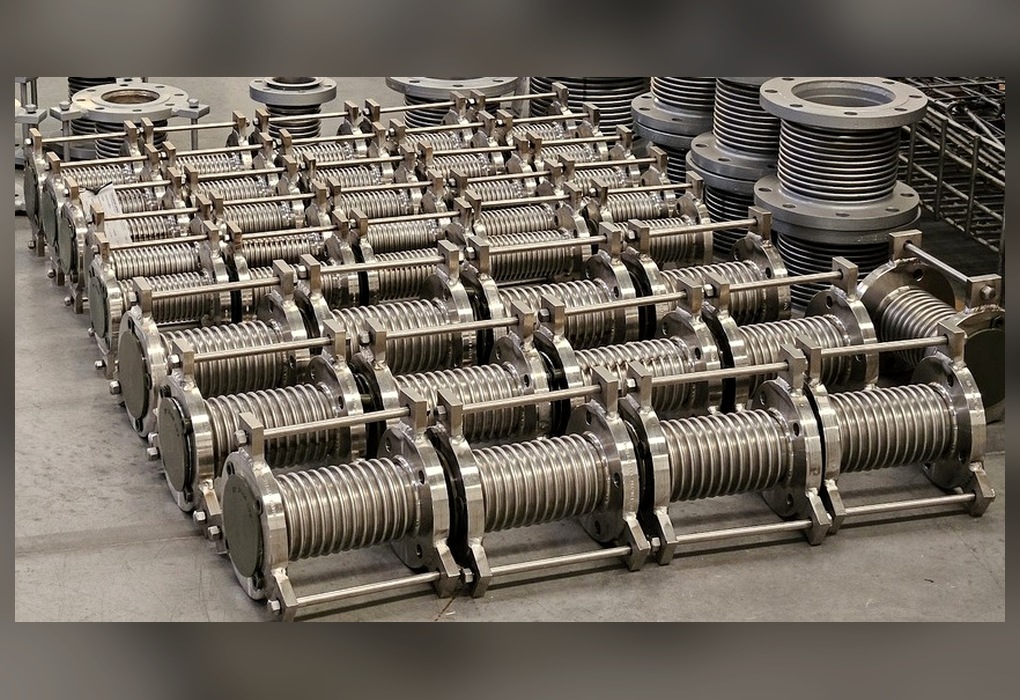

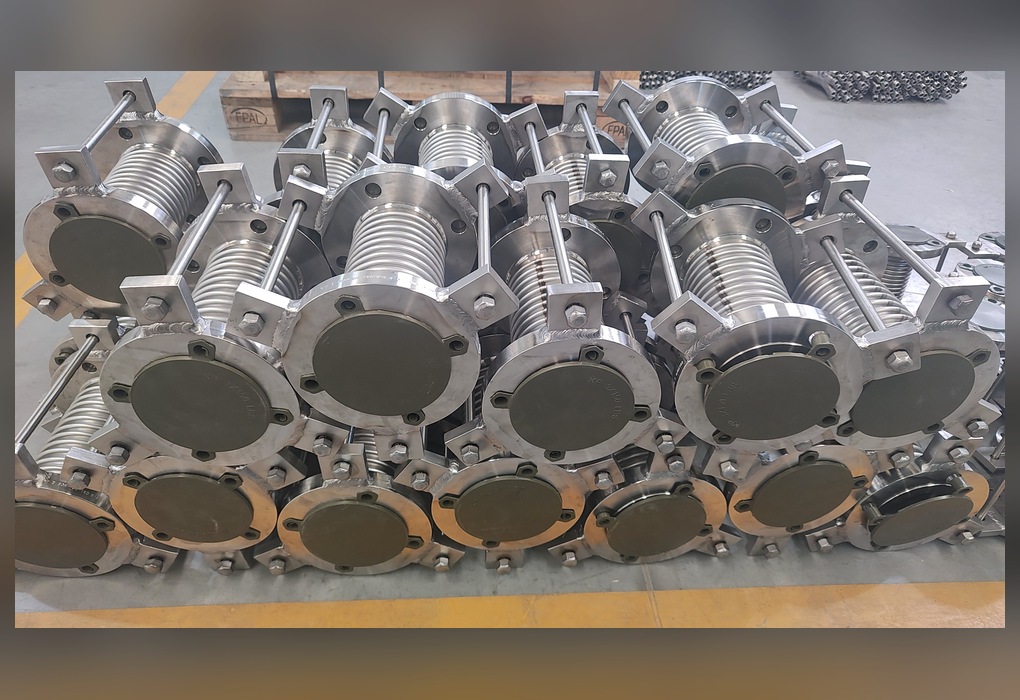

Ofrecemos juntas de expansión metálicas como antivibratorios en modelos estándar de catálogo, versiones adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, los movimientos axiales, laterales y angulares requeridos, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión, la ubicación respecto del equipo y la disposición de soportes, anclajes y tensores.
Aplicaciones Principales

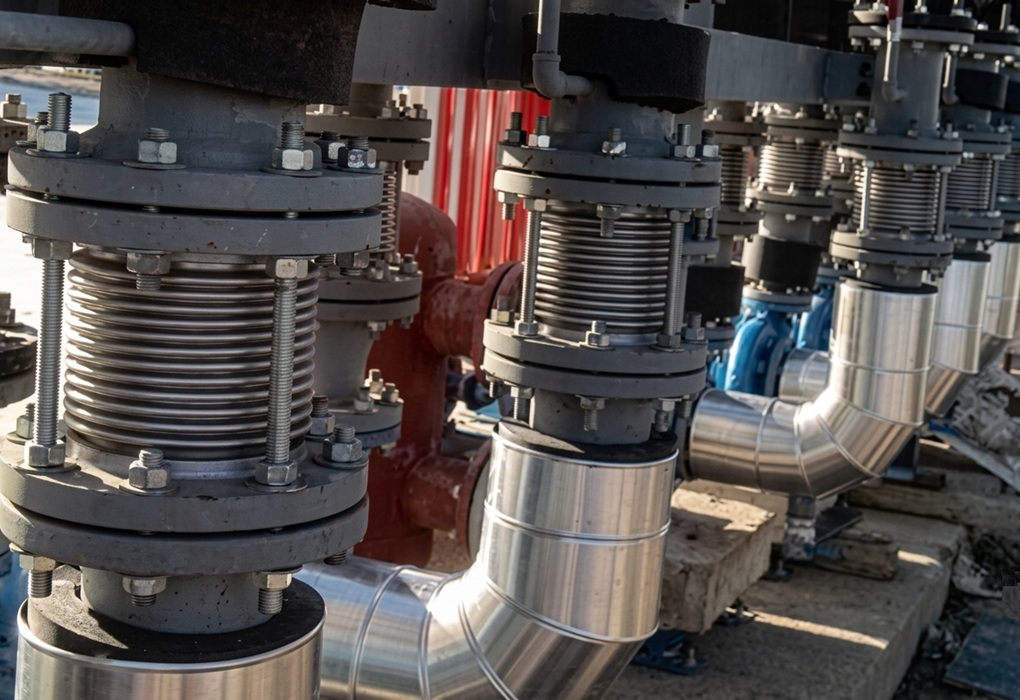

- Conexiones de succión e impulsión de bombas industriales.
- Cañerías vinculadas a compresores y equipos alternativos.
- Líneas conectadas a ventiladores, sopladores y extractores.
- Conexiones flexibles de motores y equipos rotativos.
- Servicios donde la presión, temperatura o el fluido requieren una construcción metálica.
Ventajas frente a otras alternativas del mercado:
Menor transmisión de vibraciones
La flexibilidad del fuelle acompaña pequeños movimientos repetitivos y disminuye su propagación hacia la cañería y sus soportes.
Servicio exigente
La construcción metálica permite trabajar con presiones, temperaturas y fluidos que pueden exceder el campo de uso de un antivibratorio de caucho.
Mejor conducción del flujo
La camisa interna reduce la exposición directa del corrugado al fluido y favorece un paso más uniforme a través de la junta.
Montaje compacto
El perfil reducido del fuelle permite instalar la pieza cerca del equipo, ocupando una longitud limitada dentro de la cañería.
