Descripción Técnica

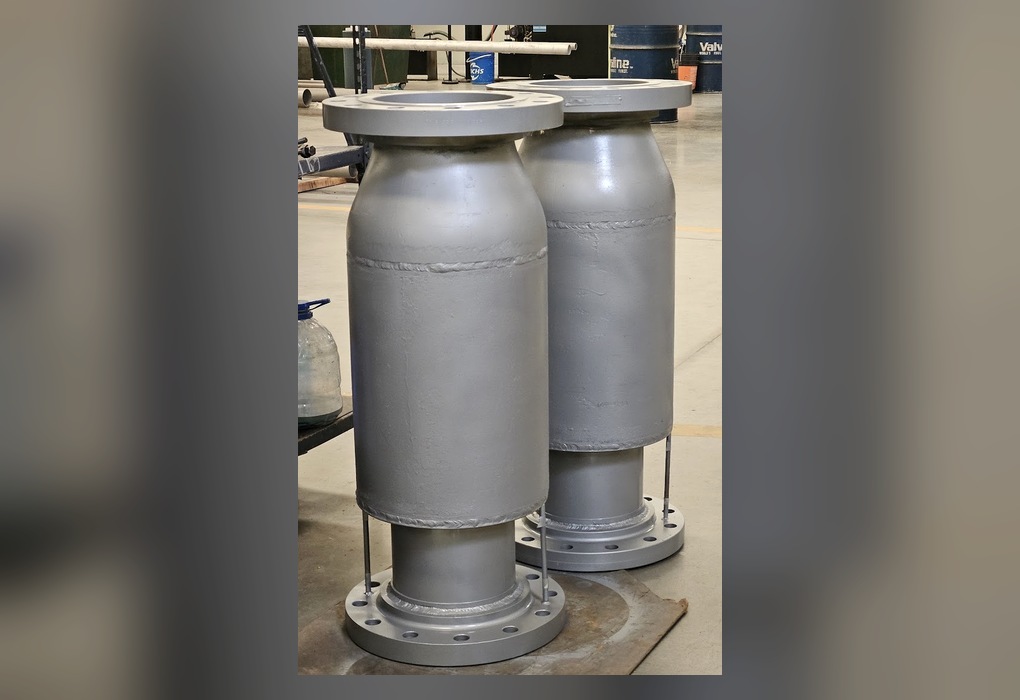

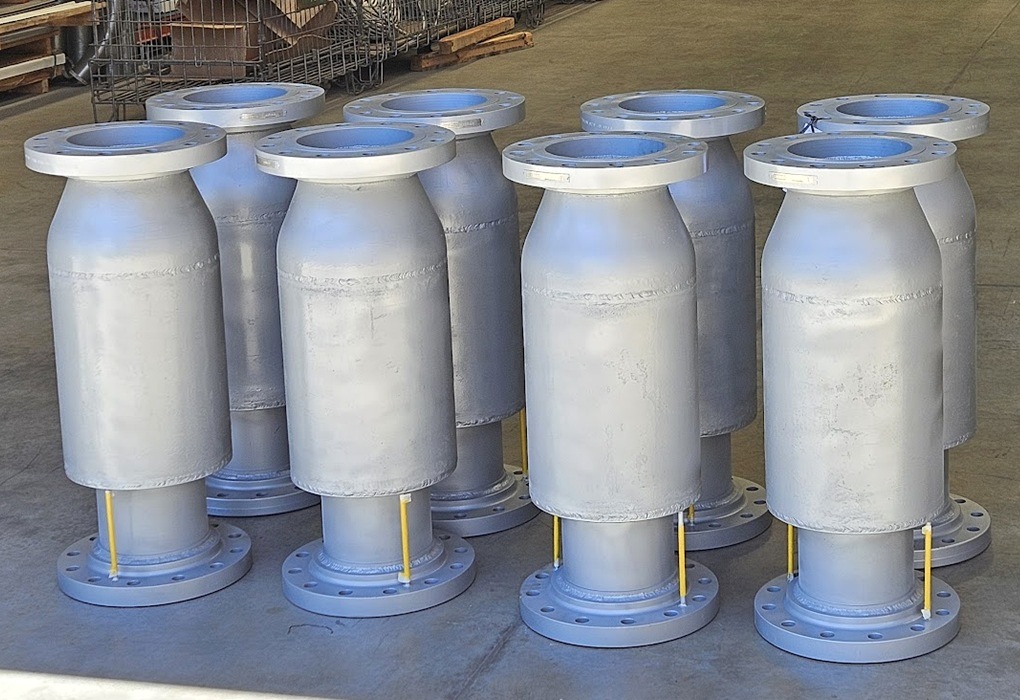

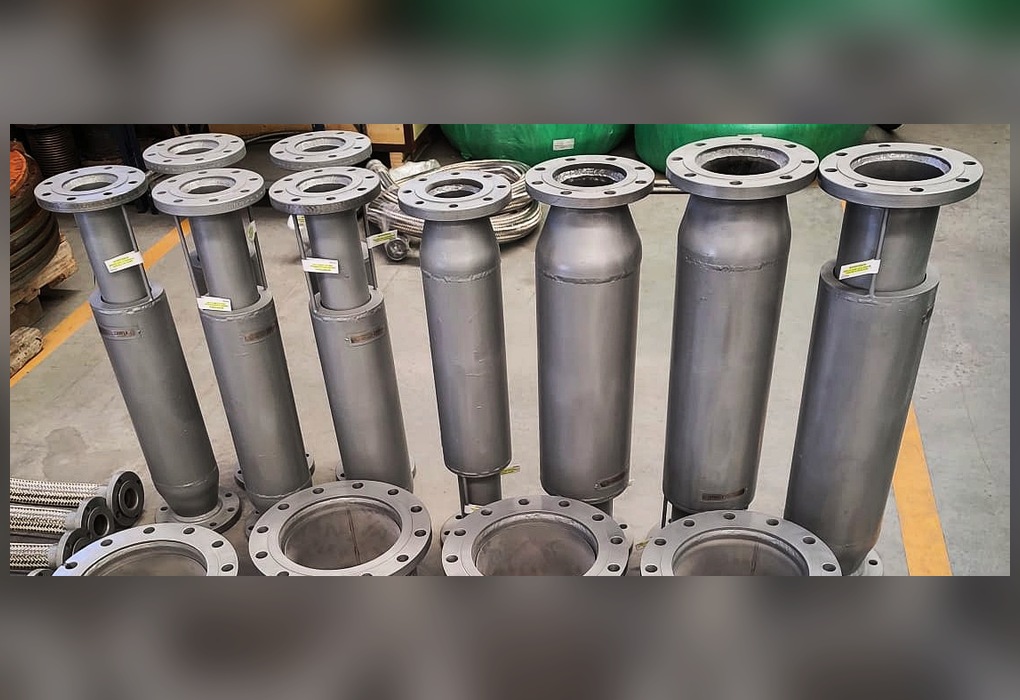

La junta de expansión metálica de presión exterior antipandeo, también denominada junta de presión externa o externamente presurizada, es una configuración axial compuesta por un fuelle metálico alojado dentro de una carcasa exterior, terminales de conexión y un conducto interno para el paso del fluido. Está destinada principalmente a absorber grandes movimientos axiales de compresión y extensión en cañerías presurizadas, manteniendo el elemento flexible protegido durante el servicio.
En esta configuración, la presión del fluido se comunica a la cámara exterior del fuelle y actúa sobre su superficie externa. Esto reduce la tendencia a la inestabilidad que puede presentarse en fuelles largos sometidos a presión interior y permite desarrollar mayores recorridos axiales. La junta no está destinada a absorber movimientos laterales o angulares significativos ni contiene por sí misma el empuje por presión: la presión actúa sobre el área efectiva del fuelle y genera una fuerza axial que debe ser resistida por anclajes principales, mientras que las guías direccionales mantienen alineada la cañería.
Ofrecemos juntas de expansión de presión exterior antipandeo en versiones semiestándar adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, el recorrido axial requerido, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión, la estabilidad del fuelle, la configuración de la carcasa exterior y la disposición de anclajes y guías.
Aplicaciones Principales
- Tramos rectos largos con importantes dilataciones térmicas axiales.
- Líneas de vapor, condensado y fluidos térmicos sometidas a presión.
- Cañerías de alta presión que requieren grandes recorridos de compresión o extensión.
- Instalaciones con espacio limitado para lazos de expansión o varias juntas axiales.
- Ambientes industriales donde el fuelle debe quedar resguardado de golpes o agentes externos.
Ventajas frente a otras alternativas del mercado:
Grandes recorridos axiales
La presión exterior estabiliza el fuelle y permite desarrollar mayores movimientos de compresión y extensión que una configuración axial convencional de longitud similar.
Mayor estabilidad del fuelle
Reduce la tendencia a la inestabilidad del elemento flexible cuando se requieren fuelles largos o grandes desplazamientos axiales.
Menor espacio requerido
Puede concentrar un recorrido axial importante en una pieza compacta, reduciendo la necesidad de lazos de expansión o de dividir la cañería en varios tramos.
Fuelle protegido
La carcasa exterior resguarda el elemento flexible frente a golpes, suciedad y otros agentes presentes en el entorno de instalación.
