Descripción Técnica

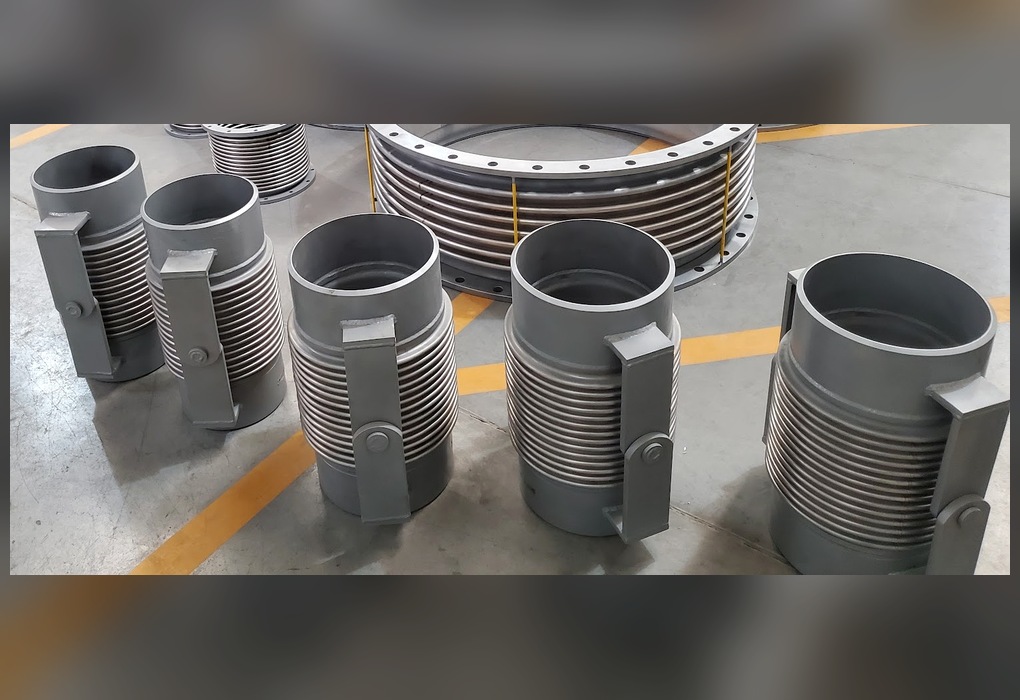

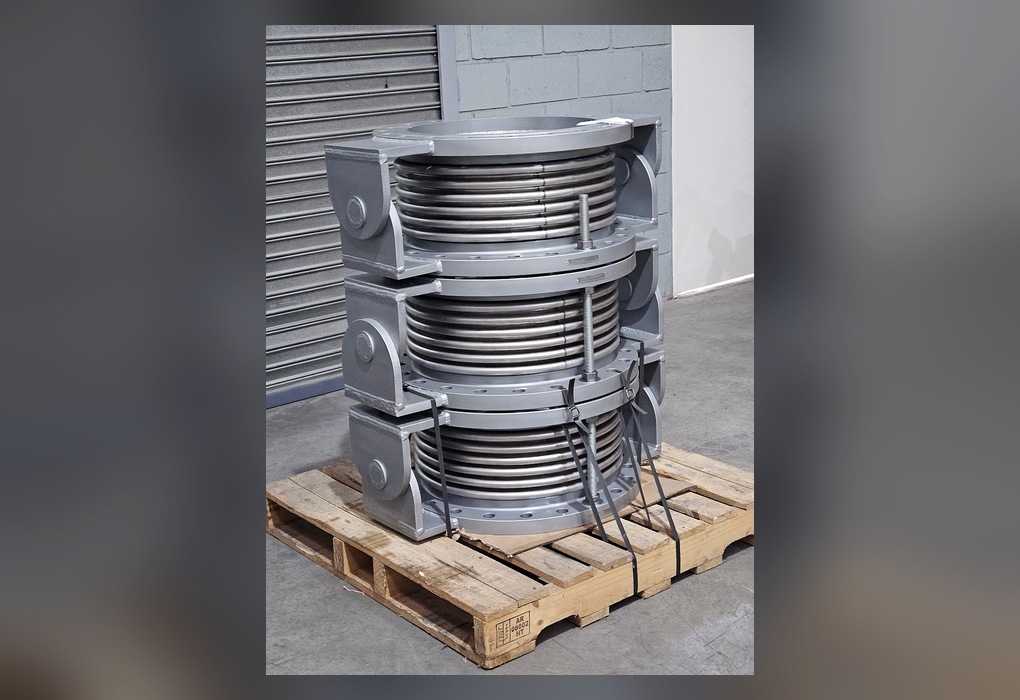

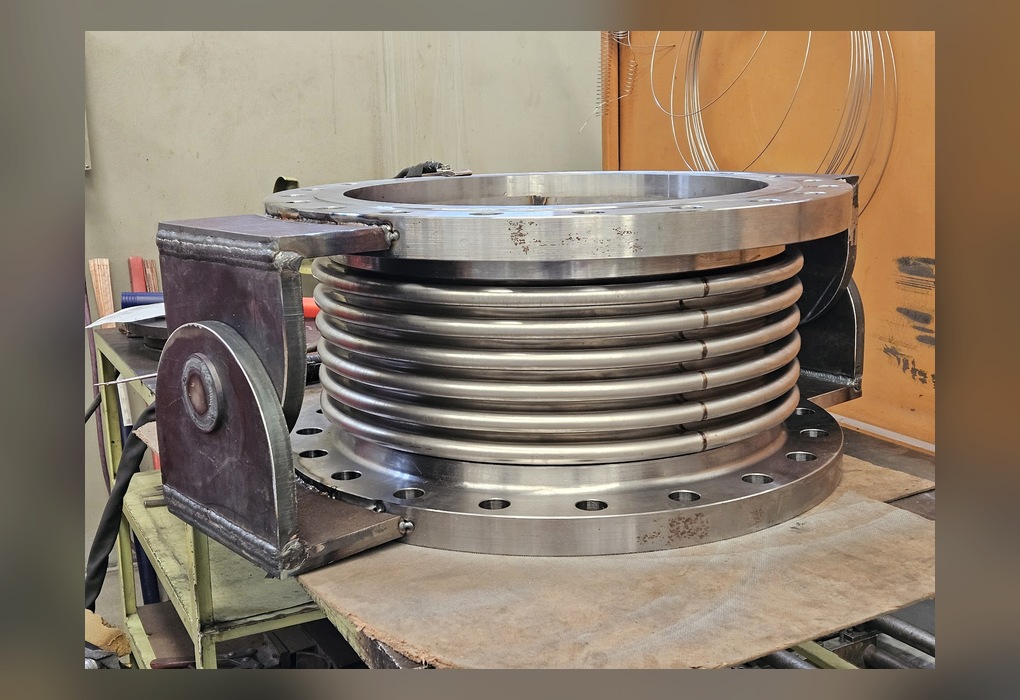

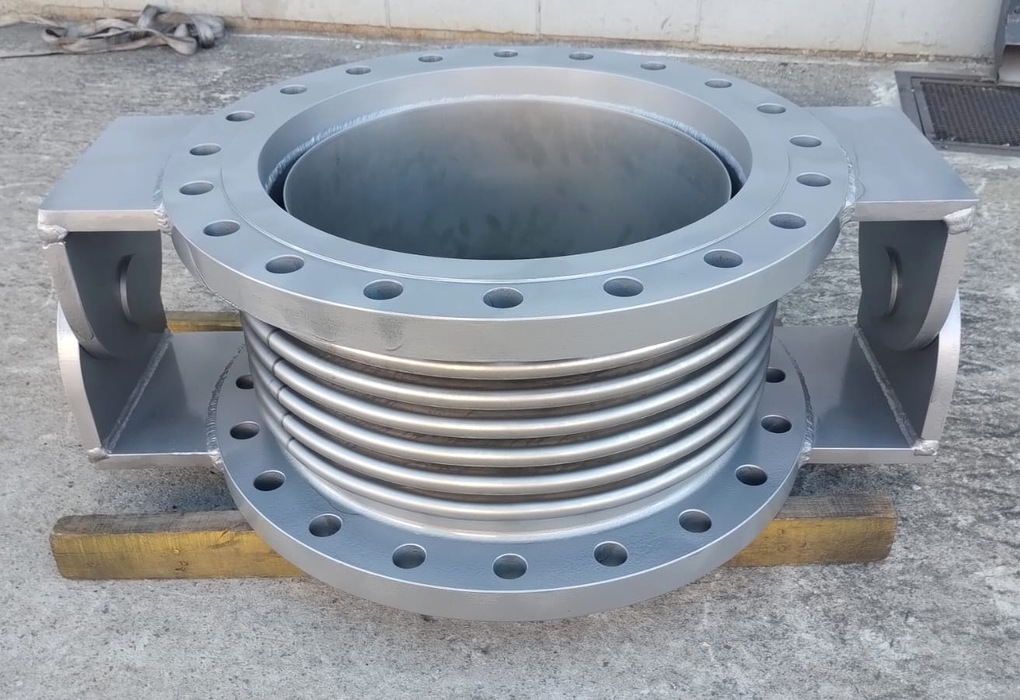

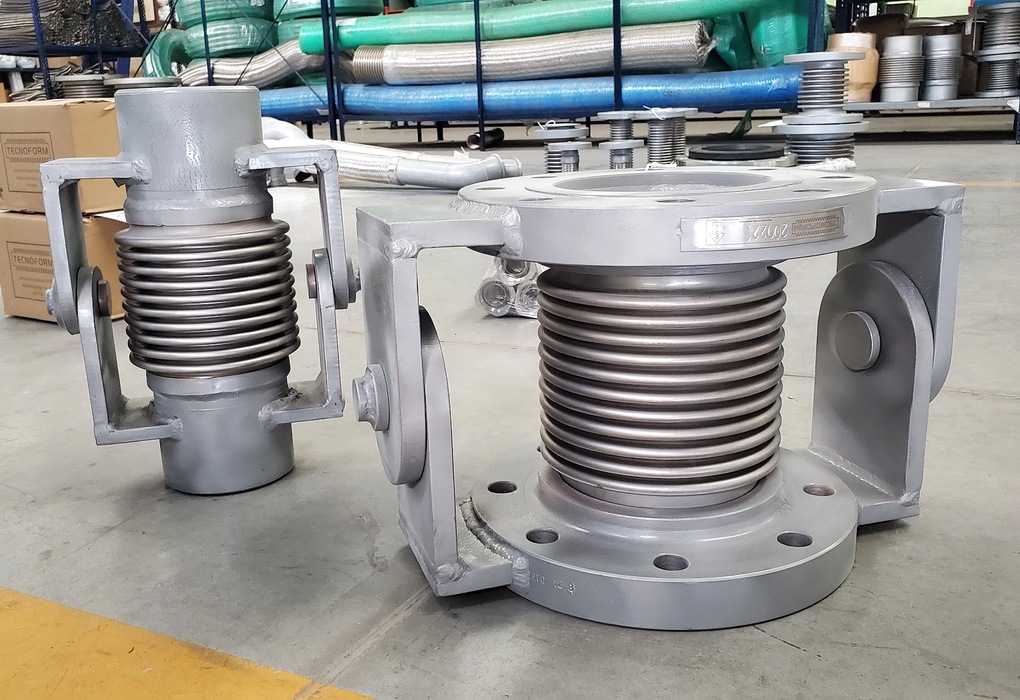

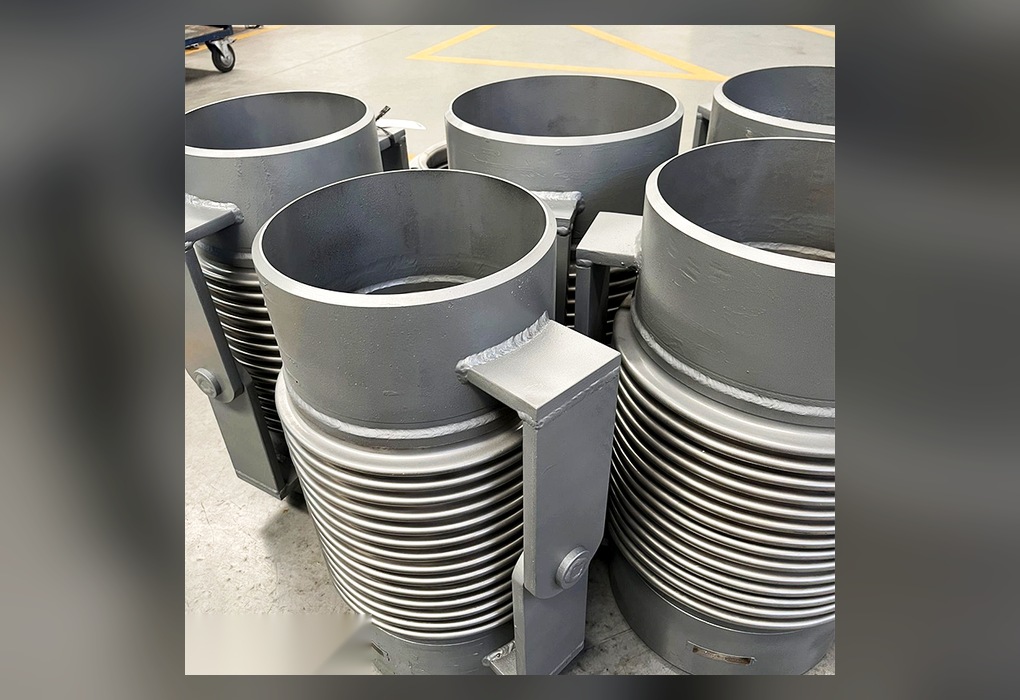

La junta de expansión metálica angular a bisagra es una articulación compuesta por un único fuelle metálico, terminales de conexión y un sistema de brazos, espaldones y pernos que permite absorber movimientos angulares en un solo plano. Se utiliza principalmente en conjuntos de dos o tres unidades para transformar los desplazamientos originados por la dilatación térmica de la cañería en rotaciones controladas del fuelle.
La presión interior actúa sobre el área efectiva del fuelle y genera un empuje axial que, en esta configuración, es contenido por la estructura de las bisagras. Este mecanismo restringe la extensión y compresión axial de la junta, evita la torsión del fuelle y limita su movimiento al plano definido por el eje de articulación. Aunque contiene el empuje por presión, la instalación debe contar con soportes, guías y puntos fijos adecuados para controlar el trazado y resistir el peso, el rozamiento, las fuerzas elásticas y las demás cargas del sistema.
Ofrecemos juntas de expansión angulares a bisagra en versiones adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, los movimientos requeridos, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión, la dirección y magnitud del movimiento angular, la orientación de las bisagras y la disposición de las juntas dentro del sistema articulado.
Aplicaciones Principales
- Tramos de cañería con cambios de dirección en L, U o Z sobre un mismo plano.
- Líneas de vapor y condensado sometidas a movimientos por dilatación térmica.
- Sistemas de dos juntas articuladas para absorber desplazamientos laterales en un plano.
- Conjuntos de tres juntas que transforman la expansión axial en movimientos angulares.
- Cañerías presurizadas donde se necesita contener el empuje por presión mediante las bisagras.
Ventajas frente a otras alternativas del mercado:
Movimiento controlado
Permite únicamente la rotación angular en el plano definido por las bisagras, evitando desplazamientos no previstos.
Empuje por presión contenido
La estructura articulada contiene el empuje axial generado por la presión interior y reduce esa carga sobre los anclajes principales.
Movimiento guiado
Las bisagras orientan el movimiento en un solo plano y ayudan a evitar solicitaciones torsionales sobre el fuelle.
Aprovechamiento del trazado
Utilizada en conjuntos de dos o tres unidades, permite absorber dilataciones importantes aprovechando los cambios de dirección de la cañería.
