Descripción Técnica

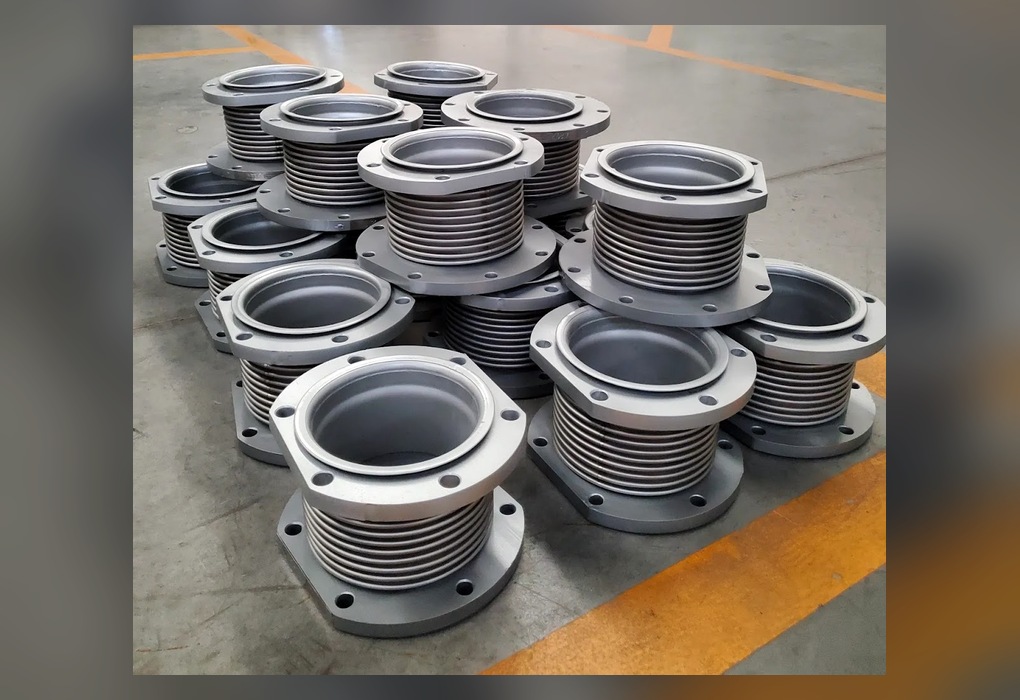

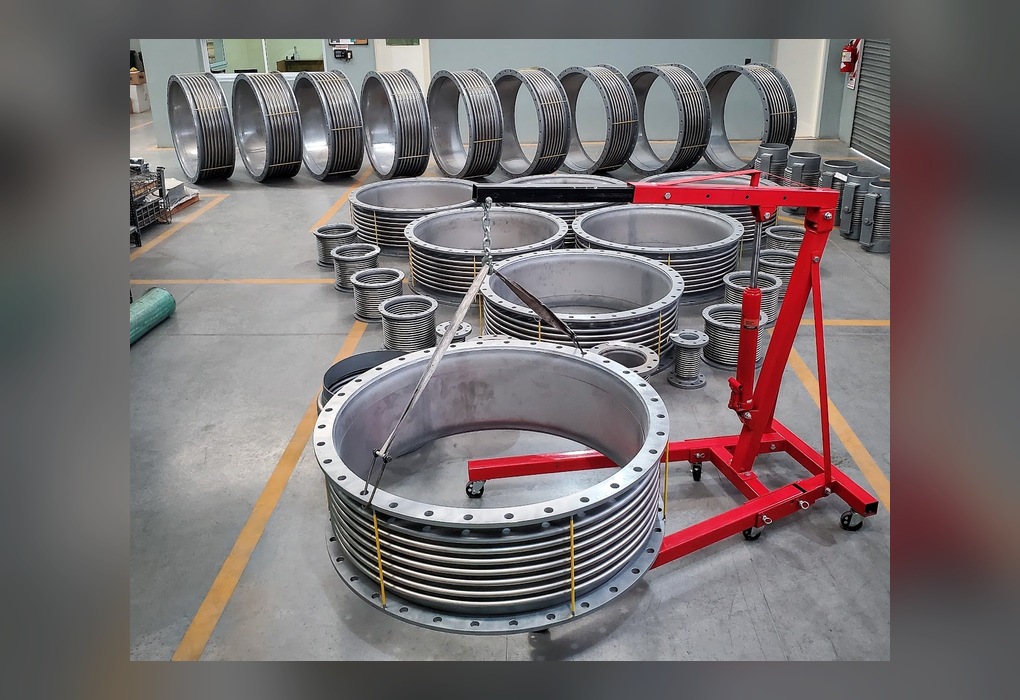

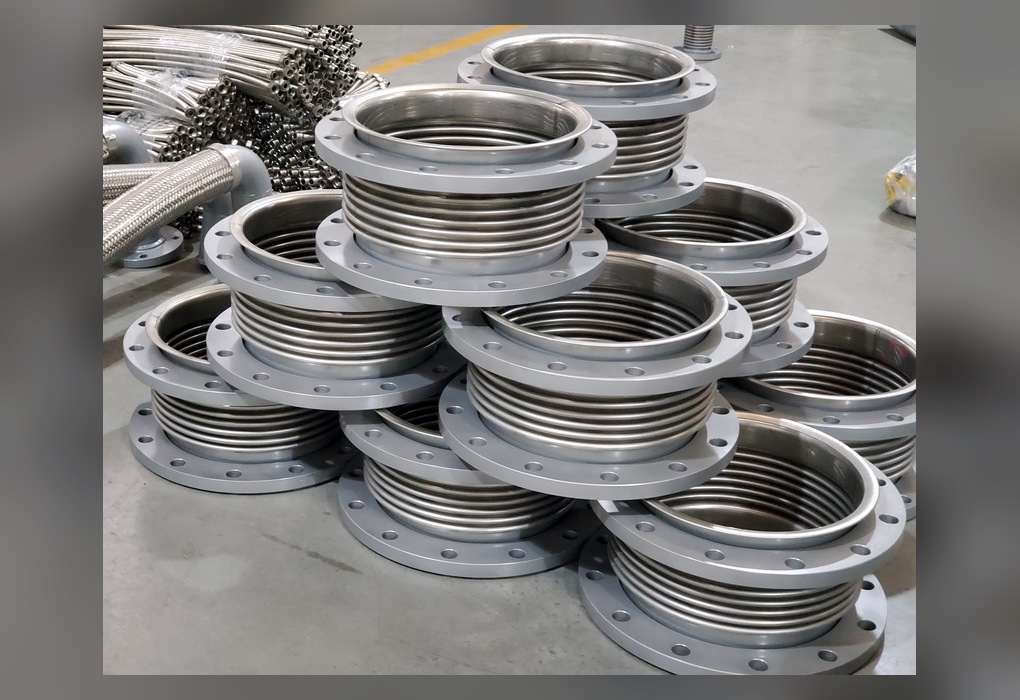

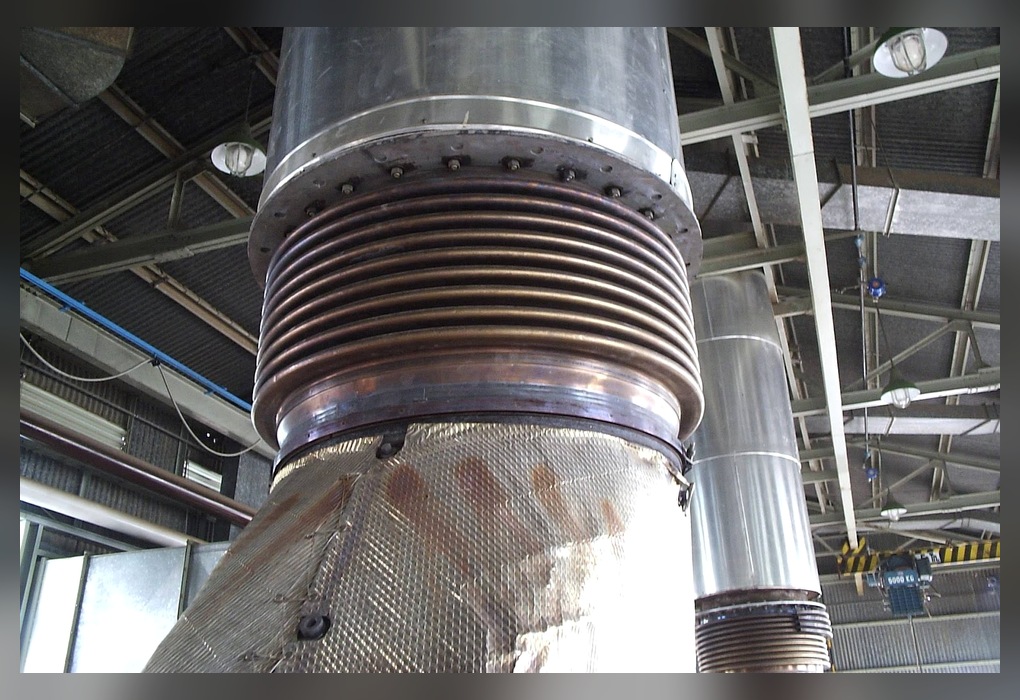

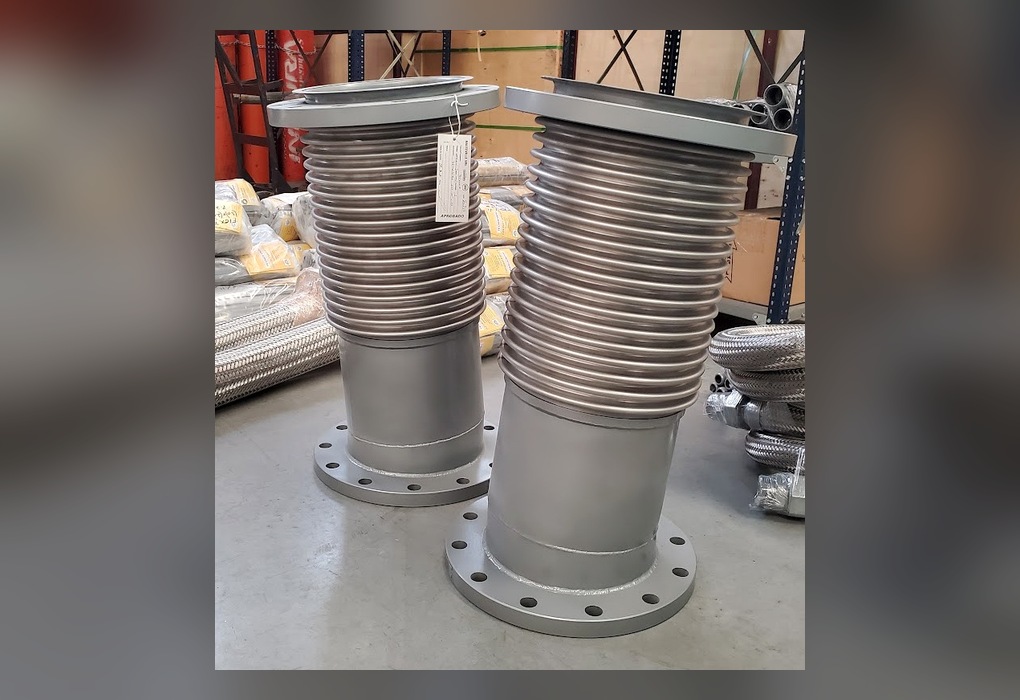

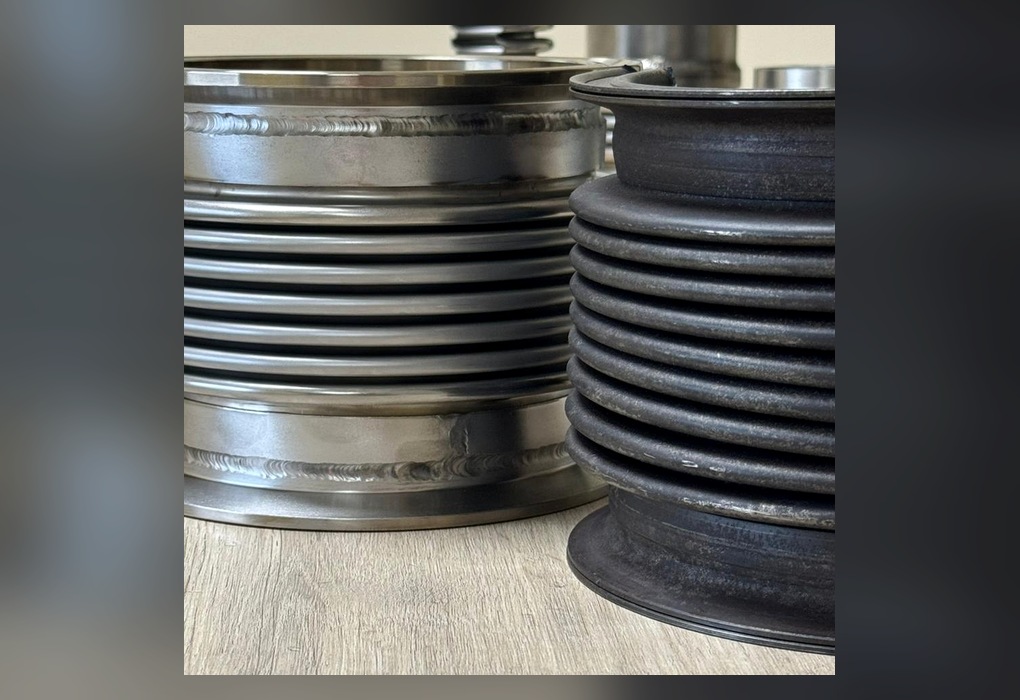

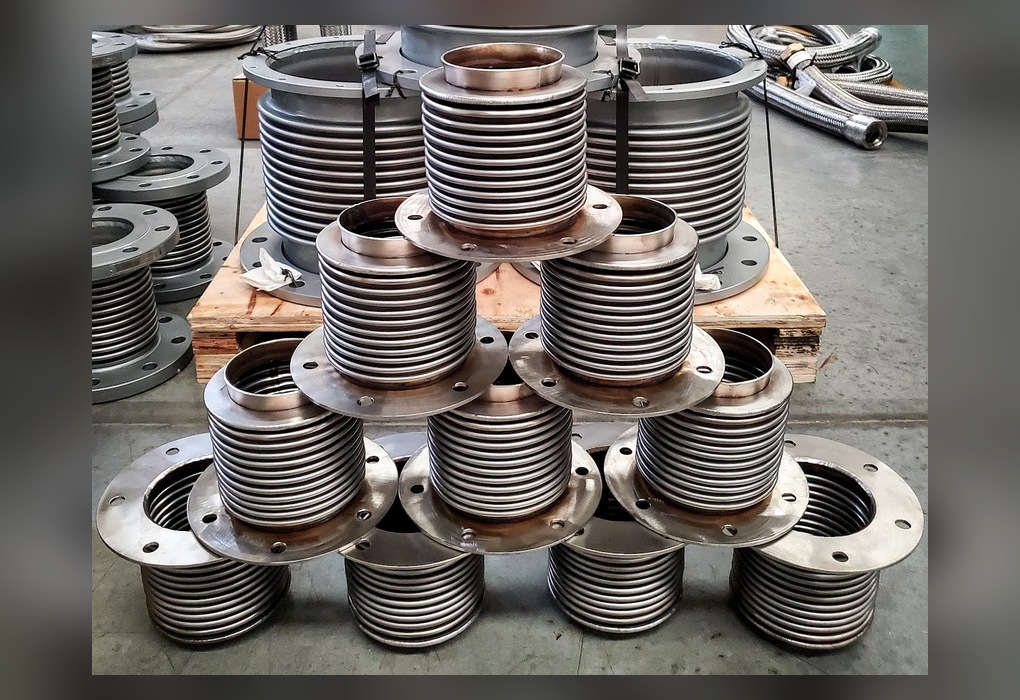

La junta de expansión metálica como fuelle de escape, también denominada fuelle metálico de escape, es un elemento flexible formado por un fuelle corrugado de acero inoxidable, compuesto por una o varias láminas, y terminales de conexión adaptados al ducto o la cañería. Se instala en sistemas de gases de escape para absorber dilataciones térmicas, atenuar la transmisión de vibraciones y admitir los movimientos relativos previstos entre el motor o equipo y el conducto.
Su diseño está orientado a soportar altas temperaturas, ciclos térmicos y vibraciones continuas, mientras que la presión interior suele ser relativamente baja en comparación con otras cañerías industriales. La geometría del corrugado, los materiales y la cantidad de láminas se definen según las condiciones de servicio. Cuando la velocidad o la turbulencia de los gases lo requieren, puede incorporar una camisa interna para proteger el fuelle y conducir el flujo. La pieza no debe quedar sometida a torsión ni utilizarse para corregir desalineaciones no previstas durante el montaje.
Ofrecemos juntas de expansión metálicas como fuelles de escape en versiones adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro del conducto, los movimientos axiales, laterales y angulares requeridos, la presión, la temperatura y composición de los gases, los materiales, la cantidad estimada de ciclos, la longitud disponible, el tipo de conexión, la velocidad del flujo y el régimen de arranque y parada.
Aplicaciones Principales
- Sistemas de escape de motores marinos y embarcaciones.
- Conductos de escape de locomotoras y equipos ferroviarios.
- Grupos electrógenos y motores industriales estacionarios.
- Uniones entre motores, silenciadores y ductos de escape.
- Ductos de gases calientes en plantas de generación y acerías.
Ventajas frente a otras alternativas del mercado:
Trabajo a alta temperatura
Los materiales y la geometría del fuelle se seleccionan según la temperatura de los gases y los ciclos térmicos del equipo.
Menor transmisión de vibraciones
La conexión flexible disminuye la transferencia de vibraciones del motor hacia los ductos, soportes y estructuras vinculadas.
Compensación térmica
Absorbe los movimientos producidos por la expansión y contracción del sistema de escape, reduciendo esfuerzos sobre las conexiones.
Adaptación al sistema
Puede fabricarse con diferentes dimensiones, materiales y terminales, e incorporar una camisa interna cuando las condiciones del flujo lo requieran.
