Descripción Técnica

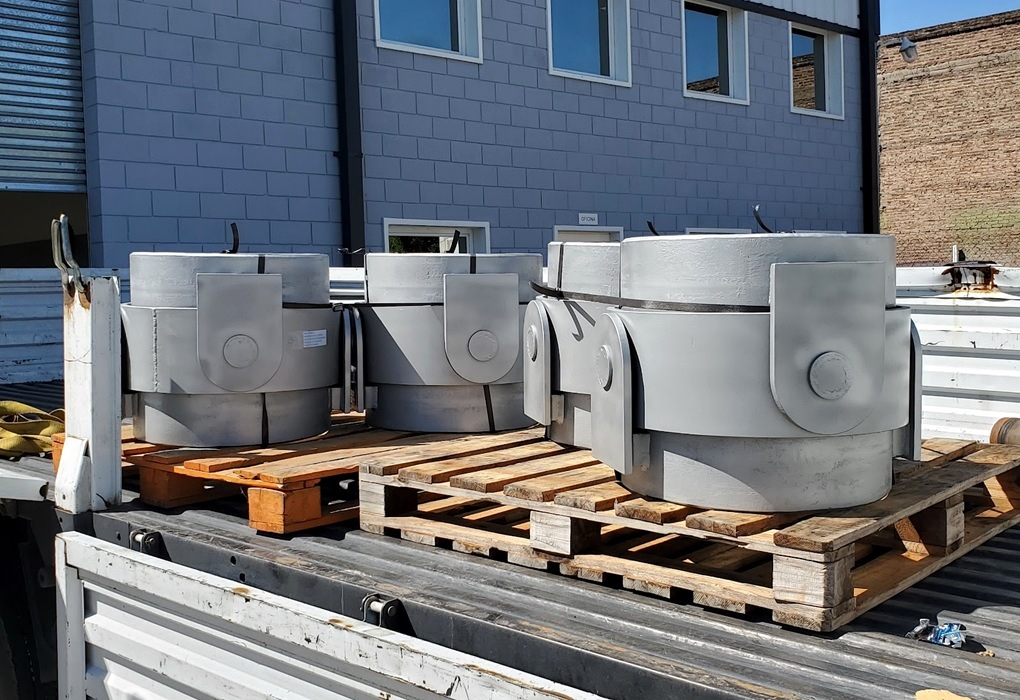

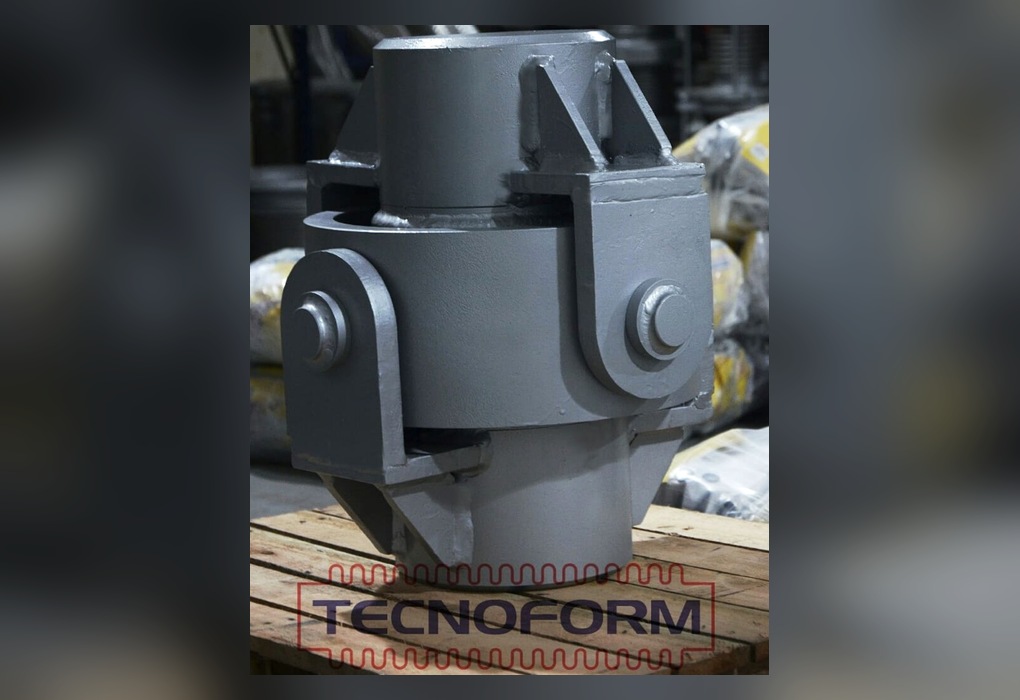

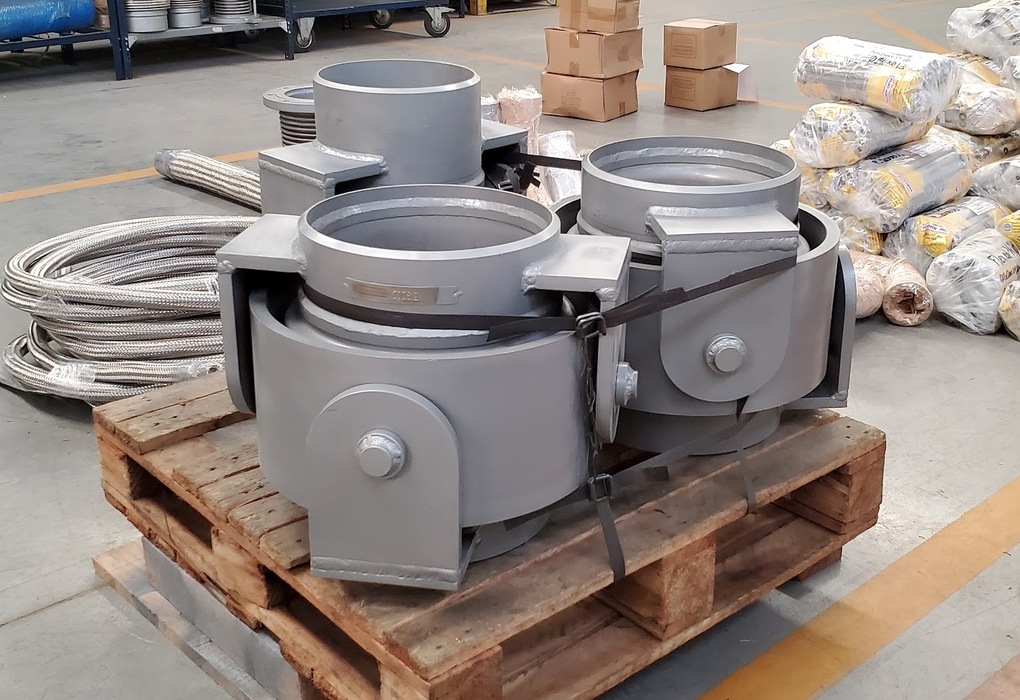

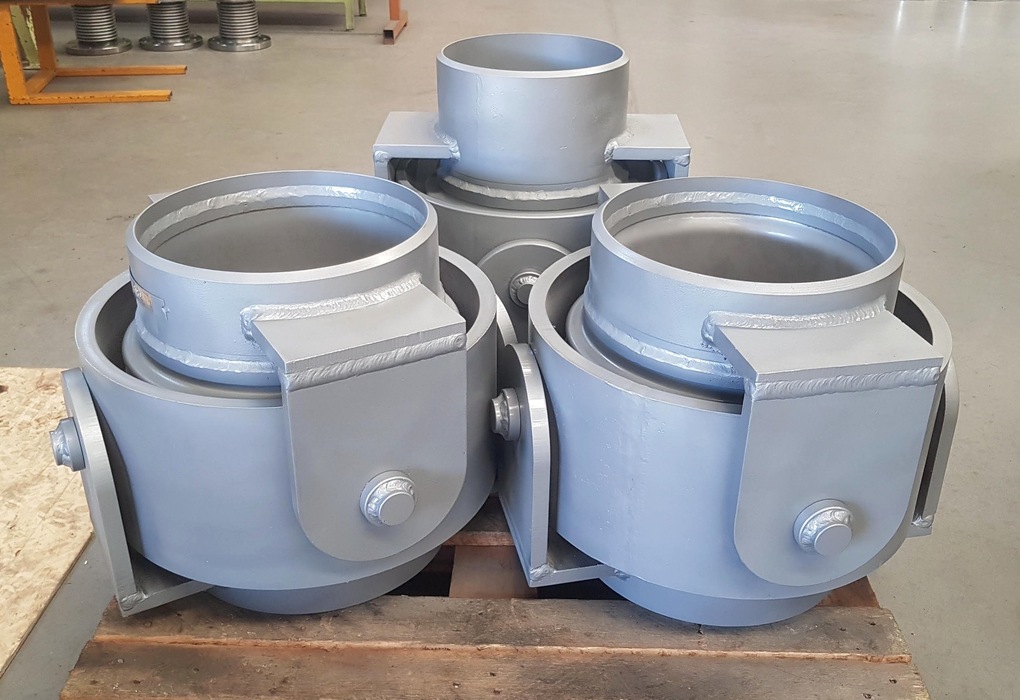

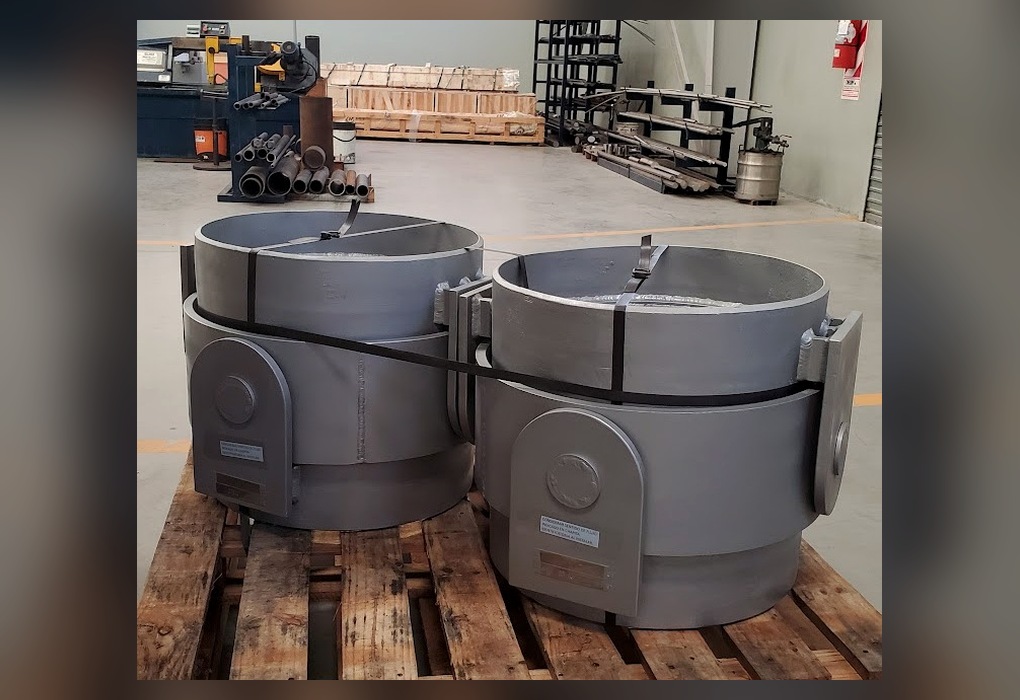

La junta de expansión metálica cardánica, también denominada junta de expansión tipo cardán, es una junta articulada compuesta por un único fuelle metálico, terminales de conexión y un sistema cardánico formado por dos pares de bisagras vinculados a un anillo central. Esta configuración permite absorber movimientos angulares en cualquier plano. Cuando se emplea en conjuntos de dos o más unidades, permite transformar desplazamientos laterales de la cañería en rotaciones controladas de los fuelles.
La presión interior actúa sobre el área efectiva del fuelle y genera un empuje axial que, en una junta cardánica correctamente dimensionada, es contenido por el anillo, las bisagras y los pernos del mecanismo. El sistema permite la rotación angular alrededor de dos ejes y restringe los movimientos axiales, pero no está destinado a absorber torsión. La instalación debe contar con soportes, guías y puntos fijos adecuados para controlar el peso, el rozamiento, las fuerzas elásticas y las demás cargas presentes en la cañería.
Ofrecemos juntas de expansión cardánicas en versiones semiestándar adaptadas a los requerimientos del proyecto y diseños completamente a medida. Para su selección o diseño se consideran el diámetro de la cañería, los movimientos requeridos, la presión, la temperatura, el fluido, los materiales, los ciclos de trabajo, la longitud disponible, el tipo de conexión, la dirección y magnitud del movimiento angular, la configuración del sistema cardánico y la disposición de las juntas dentro del trazado.
Aplicaciones Principales
- Cañerías con cambios de dirección ubicados en diferentes planos.

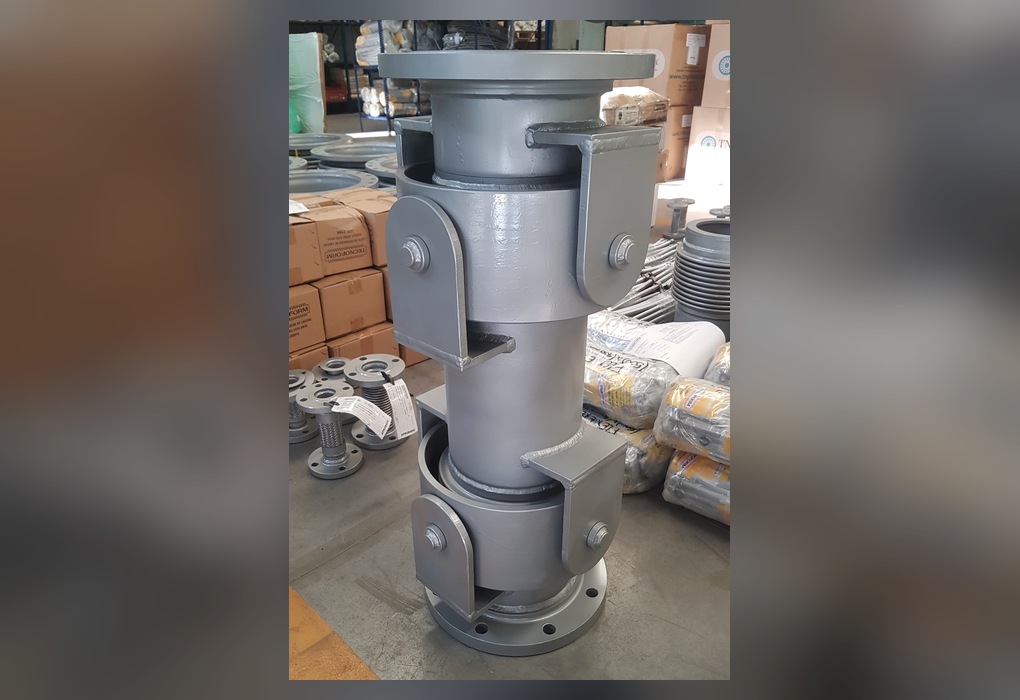

- Sistemas de dos juntas cardánicas para absorber desplazamientos laterales en cualquier dirección.
- Conjuntos cardánicos y articulados para dilataciones térmicas tridimensionales.
- Líneas de vapor y fluidos térmicos con recorridos complejos.
- Ductos y cañerías de proceso en energía, minería, siderurgia y construcción industrial.
Ventajas frente a otras alternativas del mercado:
Movimiento multiplano
Permite movimientos angulares en cualquier plano, a diferencia de una junta a bisagra convencional, limitada a un único plano de rotación.
Empuje por presión contenido
El sistema cardánico contiene el empuje axial generado por la presión interior, siempre que sus componentes estructurales estén dimensionados para las condiciones de servicio.
Menores cargas en anclajes
Al contener el empuje por presión, reduce la carga que deben resistir los anclajes principales. Los soportes y puntos fijos continúan siendo necesarios para controlar las demás cargas del sistema.
Adaptación a trazados complejos
En conjuntos de dos o más unidades, permite absorber desplazamientos laterales en distintas direcciones aprovechando la geometría de la cañería.
