Descripción Técnica

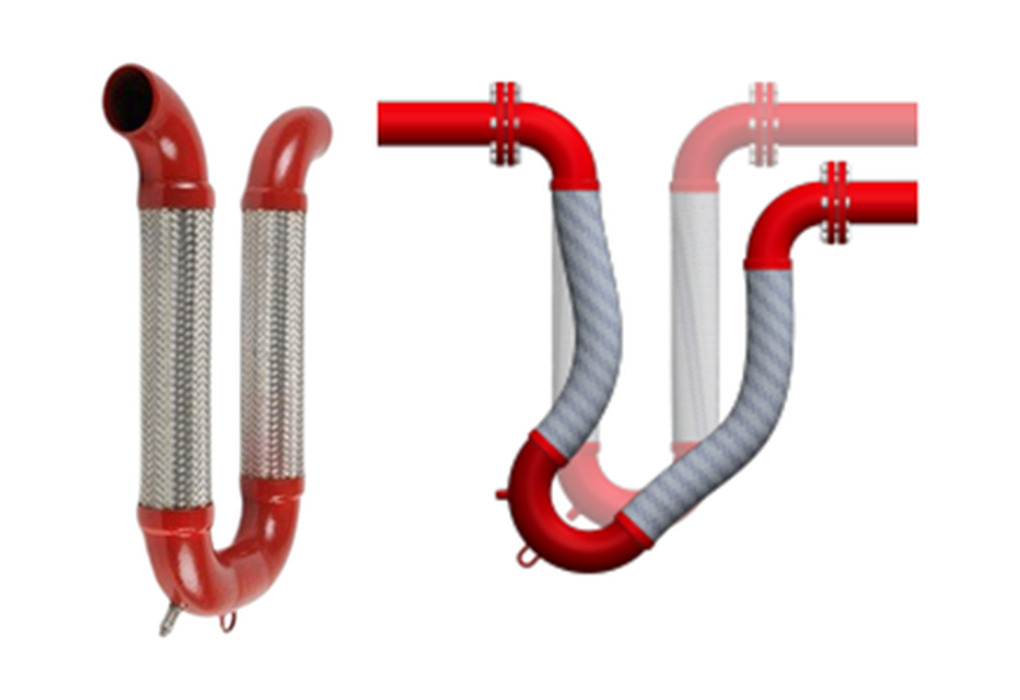

El Caño Flexible Antisísmico marca Tecnoform es un conjunto metálico diseñado para absorber desplazamientos relativos entre diferentes sectores de una cañería, estructura o equipo. Por su configuración geométrica, este producto también se conoce en el mercado como junta de expansión tipo Omega, lazo flexible tipo Omega o junta sísmica para cañerías. Está compuesto por caños corrugados de acero inoxidable con malla de refuerzo, dispuestos en una geometría flexible que permite mantener la continuidad de la línea ante movimientos estructurales o solicitaciones sísmicas.

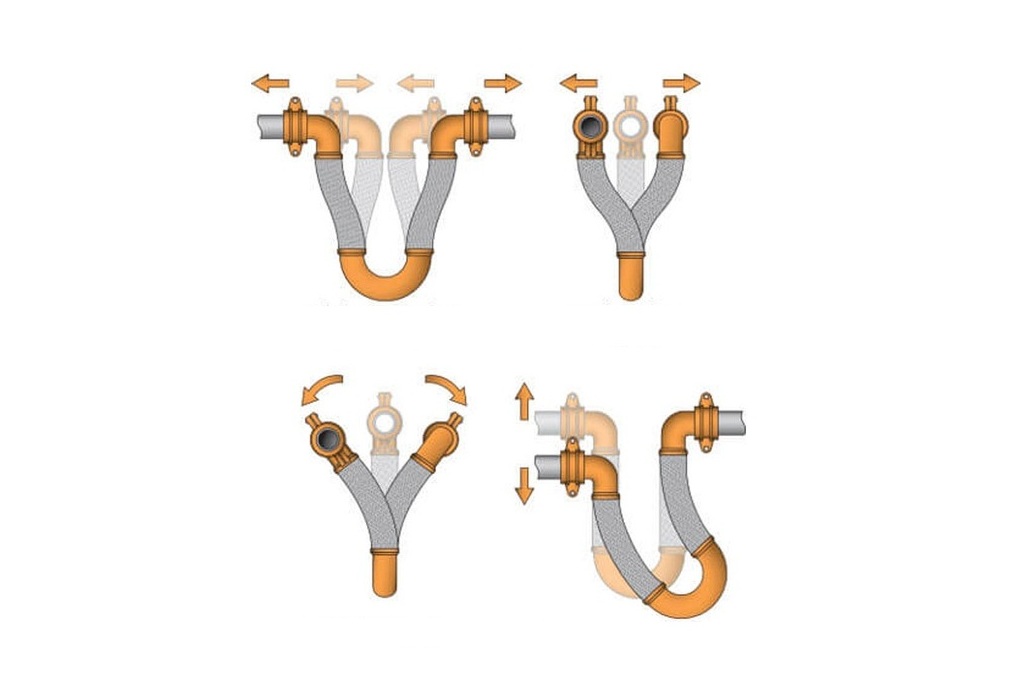

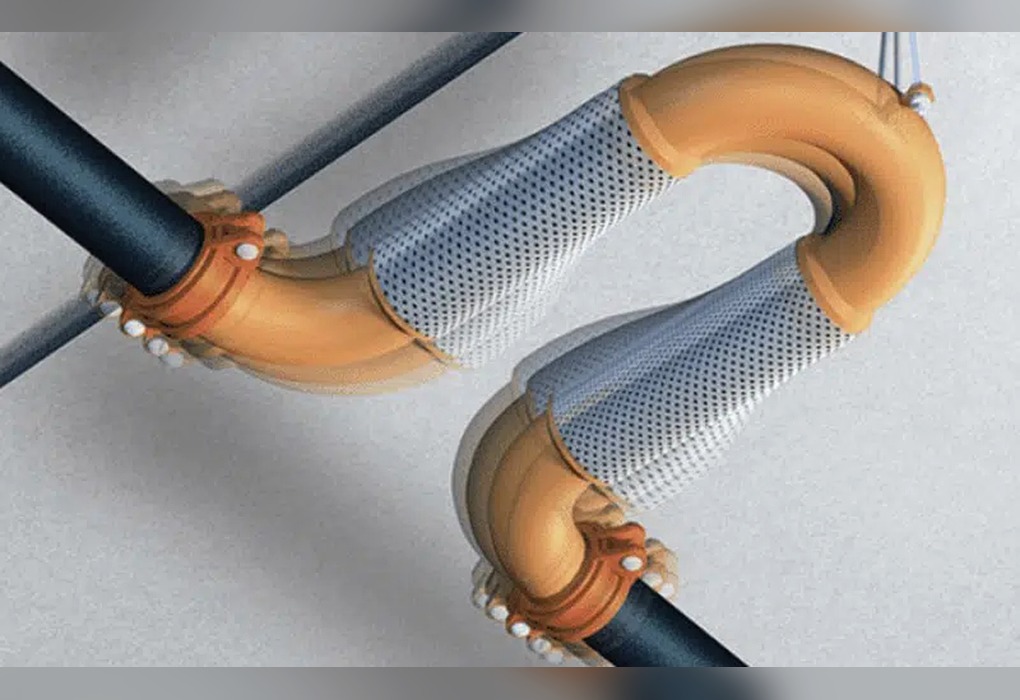

La geometría del conjunto permite acompañar desplazamientos en los ejes longitudinal, lateral y vertical, así como movimientos rotativos, de acuerdo con la configuración definida para el proyecto. De esta manera, reduce la transmisión de esfuerzos hacia cañerías, conexiones, soportes y equipos. Para que el conjunto trabaje correctamente, deben contemplarse su orientación, los movimientos esperados, el espacio disponible y una disposición de soportes que no limite su recorrido.
Cada caño flexible antisísmico se desarrolla de acuerdo con las características de la instalación. Para definirlo se consideran el diámetro, el fluido, la presión y temperatura de servicio, la dirección y magnitud de los desplazamientos, las posibles rotaciones, la geometría disponible, los terminales y las condiciones de montaje.
Aplicaciones Principales

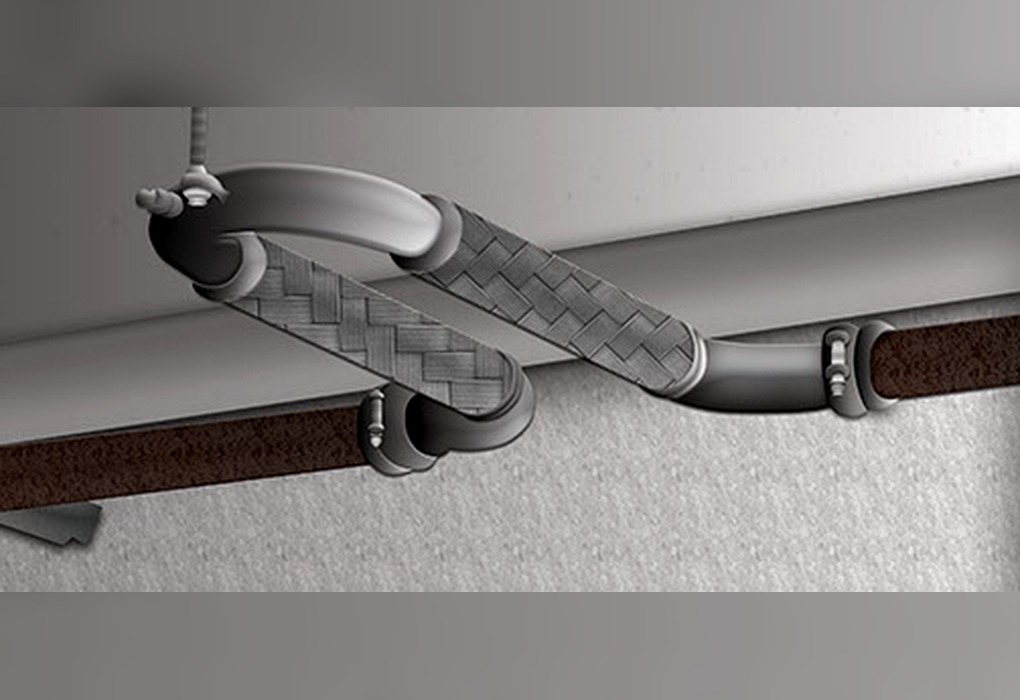

- Cañerías instaladas entre sectores de una estructura con movimiento relativo, utilizando conjuntos flexibles tipo Omega.
- Redes de servicio instaladas entre sectores de un edificio con movimiento relativo.
- Conexiones entre cañerías y equipos montados sobre estructuras independientes.
- Salas de máquinas, estaciones de bombeo y sistemas de servicios industriales.
- Instalaciones donde deben absorberse desplazamientos en más de una dirección.
Ventajas frente a otras alternativas del mercado:
Movimiento multidireccional
La configuración flexible puede absorber desplazamientos en los tres ejes y acompañar movimientos rotativos, de acuerdo con los requerimientos definidos para el proyecto.
Continuidad entre sectores
Permite conectar cañerías ubicadas en estructuras o equipos con movimiento relativo, acompañando los desplazamientos previstos para la instalación.
Conjunto compacto
Su configuración permite concentrar la capacidad de movimiento en una unidad compacta formada por caños flexibles, terminales y los elementos de soporte requeridos.
Diseño según el movimiento
La geometría y las dimensiones del conjunto se definen considerando la dirección, la magnitud y la combinación de los desplazamientos previstos.
