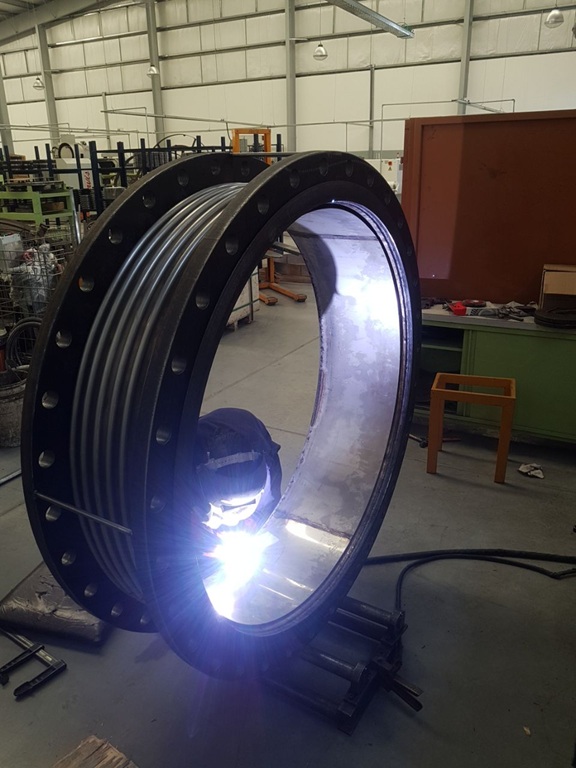

Junta de expansión metálica como fuelle de escape de 48” para gases de escape en minería

En Tecnoform fabricamos una junta de expansión metálica de 48” de diámetro nominal, desarrollada como fuelle de escape para una instalación vinculada al rubro minero.

La pieza fue fabricada con una longitud total de 380 mm y diseñada para trabajar con gases de escape, absorbiendo principalmente movimientos de compresión y extensión axial, junto con un componente menor de movimiento lateral.

Configuración constructiva

La junta de expansión fue fabricada con fuelle multilaminar y caño guía de gran espesor, ambos en acero inoxidable AISI 316L. Esta configuración permite trabajar en condiciones exigentes, combinando resistencia mecánica, estabilidad dimensional y compatibilidad con servicios de alta temperatura y gases de escape.

El conjunto incorpora una brida fija en un extremo y una brida giratoria en el otro, facilitando el montaje en obra y permitiendo una mejor adaptación durante la instalación de la pieza.

Aplicación y destino

Este producto formó parte de un pedido de exportación realizado en 2017 con destino a Chile, para una aplicación asociada al sector minero.

La fabricación de juntas de expansión metálicas de gran diámetro requiere controlar aspectos dimensionales, constructivos y de soldadura, especialmente cuando la pieza debe absorber movimientos axiales y laterales dentro de una instalación industrial.

Este trabajo refleja la experiencia de Tecnoform en la fabricación de juntas de expansión metálicas de gran diámetro, destinadas a instalaciones industriales exigentes y proyectos de exportación.
